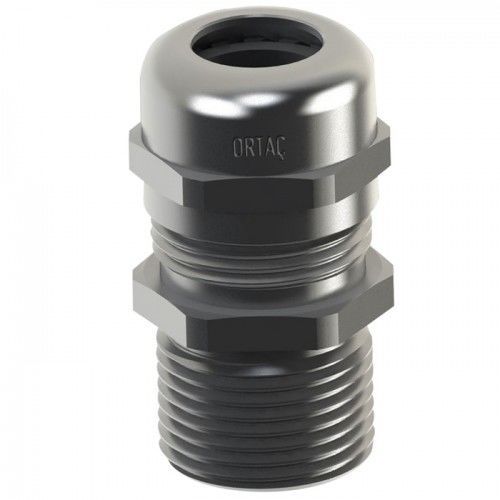

黄铜电缆接头 UAG
镀镍黄铜铝框架不锈钢

黄铜电缆接头 - UAG - ORTAC - 镀镍黄铜 / 铝框架 / 不锈钢 - 图像 - 2

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 ORTAC 网站

产品规格型号

材料

镀镍黄铜, 黄铜, 不锈钢, 铝框架

保护水平

防爆燃, 密封, IP68, 危险区域

其他特性

公制, 用于无铠电缆, 螺纹

线缆直径

最多: 70 mm
(2.76 in)

最少: 3 mm
(0.12 in)

螺纹直径

最多: 90 mm
(3.54 in)

最少: 12 mm
(0.47 in)

紧固范围

最多: 70 mm
(2.8 in)

最少: 3 mm
(0.1 in)

可用温度

最多: 180 °C
(356 °F)

最少: -60 °C
(-76 °F)

产品介绍

产品
Merapi Series 非铠装防爆电缆接头 UAG，适用于非铠装电缆。尺寸覆盖 M12 至 M90，防护等级 IP68，适用于危险区域。

主要规格

类型：UAG（无铠装）单压缩式接头
防护代码：II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
ATEX 证书：IEP 14 ATEX 0217U（UAG 系列）
材料：MS58 黄铜（可选镀镍）、不锈钢 AISI 303 / AISI 316L、铝
标准：EN 60079-0:2012、EN 60079-7:2007、EN 60079-1:2007、EN 60079-31:2009
防护等级：IP68
密封材料与温度范围：NBR（-30 °C 至 +120 °C）、氯丁橡胶（-40 °C 至 +100 °C）、硅胶（-60 °C 至 +180 °C）、TPE/V（-30 °C 至 +100 °C）
应用区域：Zone 1、Zone 2、Zone 21、Zone 22；气体组 IIA、IIB、IIC
电缆类型：非铠装

技术资料（尺寸与编码）
Exd 系列：

M12 | 编码 UAGXX/12/X | 螺纹 M12x1.5 | AG 3/8 in | GL min.: 15 mm | 夹持范围：3–6.5 mm | 扳手 B: 14 | C: 14
M16 | 编码 UAGXX/16/X | 螺纹 M16x1.5 | AG 3/8 in | GL min.: 15 mm | 夹持范围：4–8 mm | 扳手 B: 18 | C: 17
M20 | 编码 UAGXX/20/X | 螺纹 M20x1.5 | AG 1/2 in | GL min.: 15 mm | 夹持范围：6–12 mm | 扳手 B: 22 | C: 22
M25s | 编码 UAGXX/25s/X | 螺纹 M25x1.5 | AG 3/4 in | GL min.: 15 mm | 夹持范围：10–14 mm | 扳手 B: 27 | C: 24
M25 | 编码 UAGXX/25/X | 螺纹 M25x1.5 | AG 3/4 in | GL min.: 15 mm | 夹持范围：13–18 mm | 扳手 B: 30 | C: 30
M32 | 编码 UAGXX/32/X | 螺纹 M32x1.5 | AG 1 in | GL min.: 15 mm | 夹持范围：13–18 mm | 扳手 B: 34 | C: 30
M40 | 编码 UAGXX/40/X | 螺纹 M40x1.5 | AG 1 1/4 in | GL min.: 15 mm | 夹持范围：18–25 mm | 扳手 B: 43 | C: 40
M50 | 编码 UAGXX/50/X | 螺纹 M50x1.5 | AG 1 1/2 in | GL min.: 15 mm | 夹持范围：22–32 mm | 扳手 B: 55 | C: 50
M63s | 编码 UAGXX/63s/X | 螺纹 M63x1.5 | AG 2 in | GL min.: 15 mm | 夹持范围：33–44 mm | 扳手 B: 68 | C: 64
M63 | 编码 UAGXX/63/X | 螺纹 M63x1.5 | AG 2 in | GL min.: 15 mm | 夹持范围：45–50 mm | 扳手 B: 70 | C: 75
M75s | 编码 UAGXX/75s/X | 螺纹 M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | 夹持范围：45–55 mm | 扳手 B: 85 | C: 75
M75 | 编码 UAGXX/75/X | 螺纹 M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | 夹持范围：50–63 mm | 扳手 B: 90 | C: 90
M80 | 编码 UAGXX/80/X | 螺纹 M80x2.0 | AG 3 in | GL min.: 20 mm | 夹持范围：50–63 mm | 扳手 B: 90 | C: 90
M90 | 编码 UAGXX/90/X | 螺纹 M90x2.0 | AG 3 in | GL min.: 20 mm | 夹持范围：60–70 mm | 扳手 B: 100 | C: 100

Exe 系列（选定行）：

M12 | 编码 EUAGXX/12/X | 螺纹 M12x1.5 | AG 3/8 in | GL min.: 6 mm | 夹持范围：3–6.5 mm | 扳手 B: 14 | C: 14
M16 | 编码 EUAGXX/16/X | 螺纹 M16x1.5 | AG 3/8 in | GL min.: 7 mm | 夹持范围：4–8 mm | 扳手 B: 18 | C: 17
M20 | 编码 EUAGXX/20/X | 螺纹 M20x1.5 | AG 1/2 in | GL min.: 8 mm | 夹持范围：6–12 mm | 扳手 B: 22 | C: 22
M25s | 编码 EUAGXX/25s/X | 螺纹 M25x1.5 | AG 3/4 in | GL min.: 8 mm | 夹持范围：10–14 mm | 扳手 B: 27 | C: 24
M25 | 编码 EUAGXX/25/X | 螺纹 M25x1.5 | AG 3/4 in | GL min.: 8 mm | 夹持范围：13–18 mm | 扳手 B: 30 | C: 30
M32 | 编码 EUAGXX/32/X | 螺纹 M32x1.5 | AG 1 in | GL min.: 9 mm | 夹持范围：13–18 mm | 扳手 B: 34 | C: 30
M40 | 编码 EUAGXX/40/X | 螺纹 M40x1.5 | AG 1 1/4 in | GL min.: 9 mm | 夹持范围：18–25 mm | 扳手 B: 43 | C: 40
M50 | 编码 EUAGXX/50/X | 螺纹 M50x1.5 | AG 1 1/2 in | GL min.: 9 mm | 夹持范围：22–32 mm | 扳手 B: 55 | C: 50
M63s | 编码 EUAGXX/63s/X | 螺纹 M63x1.5 | AG 2 in | GL min.: 14 mm | 夹持范围：33–44 mm | 扳手 B: 68 | C: 64
M63 | 编码 EUAGXX/63/X | 螺纹 M63x1.5 | AG 2 in | GL min.: 15 mm | 夹持范围：45–50 mm | 扳手 B: 70 | C: 75
M75s | 编码 EUAGXX/75s/X | 螺纹 M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | 夹持范围：45–55 mm | 扳手 B: 85 | C: 75
M75 | 编码 EUAGXX/75/X | 螺纹 M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | 夹持范围：50–63 mm | 扳手 B: 90 | C: 90
M80 | 编码 EUAGXX/80/X | 螺纹 M80x2.0 | AG 3 in | GL min.: 20 mm | 夹持范围：50–63 mm | 扳手 B: 90 | C: 90
M90 | 编码 EUAGXX/90/X | 螺纹 M90x2.0 | AG 3 in | GL min.: 20 mm | 夹持范围：60–70 mm | 扳手 B: 100 | C: 100

特性 / 技术规格

类型：UAG 非铠装电缆接头（单压缩）
防护代码：II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
ATEX 证书：IEP 14 ATEX 0217U（UAG 系列）
材料：MS58 黄铜（可选镀镍）、不锈钢 AISI 303 / AISI 316L、铝
标准：EN 60079-0:2012、EN 60079-7:2007、EN 60079-1:2007、EN 60079-31:2009
防护等级：IP68
可用密封件：NBR、氯丁橡胶、硅胶、TPE/V（对应温度范围）
适用于危险区：Zone 1、Zone 2、Zone 21、Zone 22；气体组 IIA、IIB、IIC
电缆类型：非铠装
可用尺寸：M12 至 M90，详见上述夹持范围与扳手尺寸
