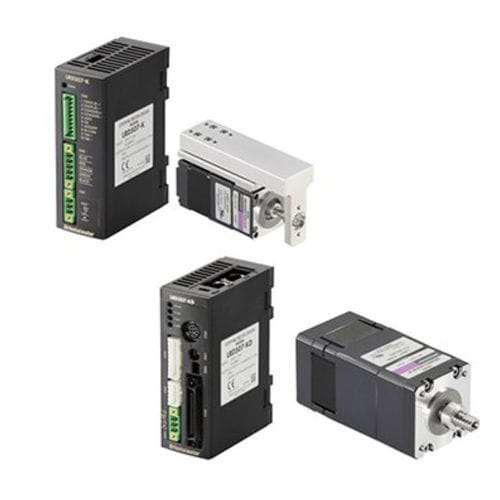

电动缸 DRL II series

滚珠丝杠24伏紧凑型

高精度集成滚珠丝杠与步进电机相结合，可实现连续的高定位线性运动。 可提供带或不带导轨、调节旋钮或电磁制动器的产品。减少了联轴器和辅助外部导轨等组件的数量，使设备更紧凑，安装更快捷，订购零件更少。 内置控制器（存储数据）便于联网和简化多轴控制。 - 标准（0.72°）或高分辨率（0.36°）电机类型 - 内置控制器（网络型）或脉冲输入型驱动器 - 24 VDC 输入 - 重复定位精度 - 接地滚珠丝杠 = ±0.003 mm - 滚珠丝杠 = ±0.01 mm DRLII 系列采用中空转子结构，滚珠丝杠安装在转子内部。空心转子的旋转带动滚珠丝杠螺母旋转，通过在滚珠丝杠顶端设置防转机构*，滚珠丝杠轴可线性移动。 由于滚珠丝杠轴安装在空心转子部分，因此可确保以最短的总长度实现最大行程。此外，滚珠丝杠螺母的外圆周上安装了一个大孔轴承，以直接承受直线运动中产生的巨大推力负荷。 *导轨型不需要。 定位精度高 滚珠丝杠螺母与空心转子相连。通过耦合刚度和部件组合的其他方面，将反向间隙的影响降至最低，从而实现高精度定位。 大大缩短设计时间 紧凑的机身容纳了整个线性运动机构。
