几何特征测量系统 LB-500

坐标激光CNC

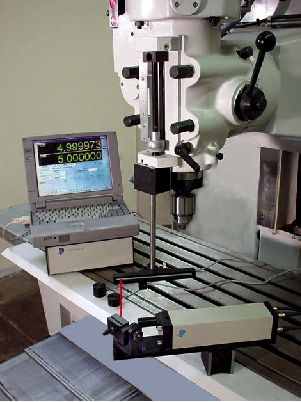

激光/球棒 光电的LB-500激光/球棒（专利申请中）是光电的 MCV-500 线性机器校准系统的附加组件。 该组合系统可用于校准数控机床、CMM（坐标测量机）等精密测量机床及工位，并进行循环测试，用于伺服调整和动态测试。 OPTODYNE 的激光/球杆提供了一种快速、高效的方法来测量机器沿着圆形路径的轮廓精度。 圆形测试显示了轴如何协同工作，以圆形路径移动机器。 与完美圆的偏差是由误差引起的，如反弹、伺服器匹配、尺度不匹配、机床几何形状、周期性误差、粘滑等，然后生成极性图以显示机器的真实轮廓能力。 由于具有独特的功能、高数据速率（高达 1000 数据/秒）、高分辨率（0.005 µm-0.0000005 英寸）和小半径（小至 0.05 英寸），因此还可以确定高机器进给率时的动态误差。 Windows WstM 软件在任何 IBM 兼容的计算机上运行，用户友好，旨在根据各种行业标准收集和分析数据。
