激光雕刻镜片的全新光学设计

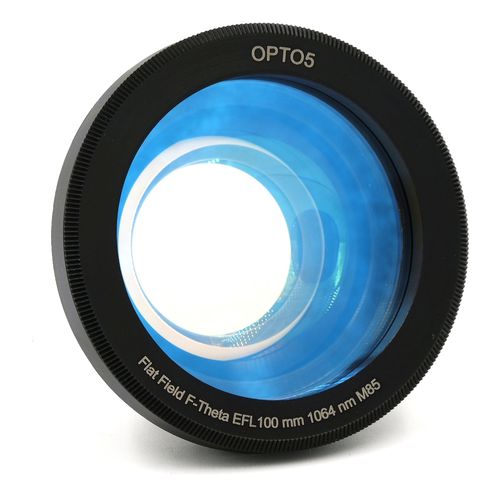

M85-M55 安装平场/双法兰系列
- 扫描镜头具有增强的平场和双凸缘功能
光学系统从聚焦区域中心自然产生一个聚焦点距离,该距离与光束相对于透镜光轴的入射角正切成正比。
然而,在经典的 f-theta 畸变条件下,激光光斑之间的距离与激光光束的入射角成正比。 这种特殊的透镜畸变对于激光雕刻行业来说是必要的,因为早期的振镜扫描头采用的是模拟控制。它可确保对输入电压的线性响应,从而提供精确的定位。
数字扫描头控制是当今成熟的技术,它利用专用的查找校正表来实现最高精度的激光定位。理想 f-theta 失真校正只是总误差的一个方面,它与激光光斑位置/扫描头驱动信号表的构建结合在一起进行管理。
因此,我们为激光雕刻镜片构思了一种新的光学设计。在优化阶段,我们消除了 f-theta 失真约束,并优先考虑其他光学参数,如
- - 聚焦区域的平整度
- - 整个雕刻区域激光光斑大小均匀
- - 设计紧凑
除了 OPTO5 的标准 f-Theta 系列外,我们还提供平场透镜系列,其中包括双螺纹系统 (M55/M85),无需适配器即可安装在 M55 螺纹扫描头上。
---
