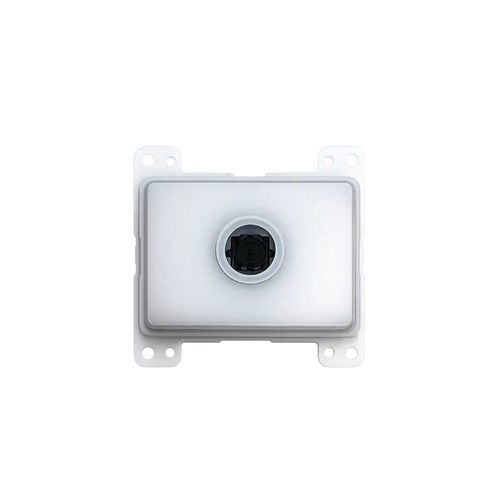

条码/矩阵式二维码阅读器 / 固定式 M-12M

全向1D2D

简要说明
M-12M 是 Opticon 的一款紧凑型 OEM 2D 成像器，配备全局快门 CMOS 传感器、超广角光学、可定制多色 LED 照明及 USB/RS232 接口；支持最高 120 fps，可可靠读取标签、移动屏幕和运动物体上的 1D/2D/OCR 码。

概述
M-12M 在小型外形内结合了高速条码采集与灵活照明，适合集成到固定安装、售票/自助机和嵌入式应用中。其全局快门传感器和抗阳光光学滤镜可实现对印刷及数字码的全方向扫描，具备运动容忍性并能提升对低质量或受损条码的识别性能。可配置的全彩指示与泛光 LED 提供面向用户的照明和状态指示，适用于支付终端与自助机。

主要特性

• 高速 2D CMOS 成像器，支持全方向扫描，最高可达 120 fps
• 读取标签、移动设备及运动目标上的 1D、2D 和 OCR 码
• 强健的解码引擎，适用于低对比度、受损或运动模糊的条码
• 超广角光学，支持近距离 QR 读取及约 40–45 mm 距离读取较大码
• 面向 OEM 与固定安装的集成设计，适用于自助机与终端
• 抗阳光光学滤镜及工业级传感器，工作环境可达约 120,000 Lux
• 紧凑外形，适配支付终端、自助机和嵌入式设备
• 均匀照明设计，减少扫描区域的眩光和亮度不均
• 全彩指示与泛光 LED 系统（3 色 LED ×4），支持可配置状态指示
• 支持手动触发与自动触发模式
• 高级数据编辑：可在多张图像中同时捕获多达 16 个码
• 接口：USB（HID、COM）和 RS232

同系列其他机型
M-12M 属于固定安装及 OEM 扫描器系列，包含如 M-12、MDI-12 等不同外形以满足多种集成需求。

适用场景

• 自助服务终端：票务、办理登机/签到、点餐和信息查询等需要可靠扫码与用户照明的场景
• 支付终端：快速读取支付 QR 码、会员卡和电子凭证
• 零售与客户互动：移动优惠券、会员计划与自助结账并提供视觉反馈
• 门禁与票务验证：用于交通、活动和停车的数字或纸质凭证验证
• OEM 与嵌入式方案：智能储物柜、售货机、医疗设备等定制嵌入式系统
• 工业与自动化系统：高速度扫描与运动容忍性适用于自动化生产流程
• 户外与高亮度环境：在明亮环境及户外自助机中保持稳定性能

附加信息
Form factor: OEM
Reading type: 2D
Communication interface: RS232, USB
Light source: 3-colour LED × 4 pcs
Scan method: CMOS area sensor, 640 × 480 pixels (global shutter)
Scan rate: Up to 120 fps

技术规格

• 型号: M-12M
• 品牌: Opticon
• Form factor: OEM (embedded / fixed mount)
• 成像器: CMOS area sensor, 640 × 480 pixels (global shutter)
• 扫描速率 / 帧率: Up to 120 fps
• 读取能力: 1D、2D 与 OCR；全方向扫描
• 光学: 超广角系统；大码典型读取距离约 40–45 mm
• 照明: 均匀照明；全彩指示与泛光 LED 系统（3 色 LED ×4）
• 接口: USB（HID、COM）和 RS232
• 触发模式: 手动与自动
• 特殊功能: 高级数据编辑（多张图像同时捕获最多 16 个码）；对低质量、受损或运动中条码的优秀性能；抗阳光光学滤镜支持约 120,000 Lux 下运行
• 使用场景: 自助机、支付终端、零售、门禁、OEM 嵌入式系统、工业自动化、户外/高亮度安装
• 集成注意: 紧凑外形便于 OEM 与自助机集成
