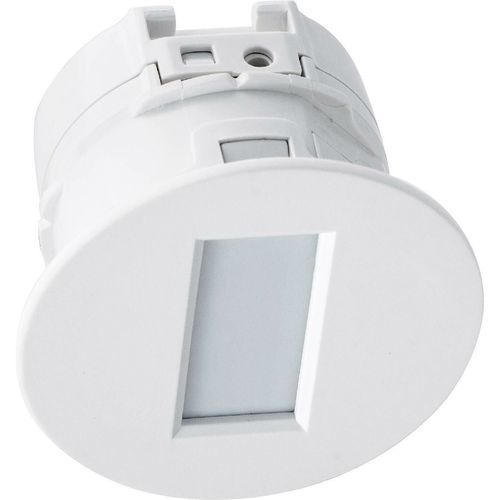

入侵探测器 AP-20NB

运动负红外负红外

概述
紧凑型有线嵌入式PIR移动探测器，适用于室内移动检测并可与报警与自动化系统集成。

主要特点

• 6 m 窄窗帘式或平面探测
• 支持天花（高位）安装或墙面安装
• 可嵌入安装或安装于86型接线盒
• 检测灵敏度可调（多级）
• 低功耗并带LED状态指示
• 拆壳触发的故障/防拆输出

适用场景

• 商业与住宅安全系统
• 走廊、出入口、窗户附近及室内周界监控
• 与报警主机及楼宇自动化系统集成

详情
AP-20NB体积小、隐蔽性好，可安装于墙面或天花以形成6 m的窗帘或平面探测区域，适用于窗门附近、通道覆盖及室内系统对接。

技术规格

• 产品系列: AP 系列
• 型号: AP-20NB(C)
• 检测方式: 被动红外（PIR）
• 检测覆盖: < 天花安装 > 高度4.5 m 时 6.0 m x 1.0 m; < 墙面安装 > 高度1.5 m 时 6.0 m x 4.5 m
• 可检测速度: 0.3 至 3.0 m/s
• 灵敏度: 约2.0°C（0.6 m/s 时，可调）
• 电源输入: 9.5 至 16 V DC
• 电流消耗（12 V DC）: 待机 11 mA，最大 13 mA
• 报警输出 (R): 常开/常闭，28 V DC 200 mA 最大
• 故障/防拆输出: 常闭 28 V DC 100 mA 最大（拆壳时触点断开）
• LED 指示: 上电预热：闪烁；待机：熄灭；报警：常亮
• 工作温度: -20 至 +50°C
• 相对湿度: < 95%（无冷凝）
• 安装方式: 室内
• 重量: 50 g
