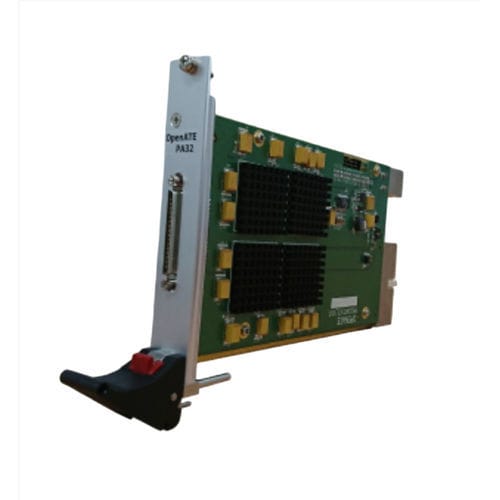

数字I/O卡 PA32IX

TTL32路I/OPXI

PA32IX 将基于 PXI 的数字仪器的性能和功能提升到了一个新的水平。每块板卡都可作为独立的数字子系统使用，或根据需要将多块板卡互连，支持多达 512 个双向引脚（16 块板）。PA32IX 还支持深度模式存储器，提供 64 M 板载矢量存储器，具有每个引脚方向的静态控制功能，测试速率高达 50 MHz。借助新的 64M 捕获存储器，PA32IX 可捕获 32 个通道的数据日志。 特性 PA32IX 支持每通道 -0.5 ~ +3.5 VTH 和每通道 VIH/VIL。PA32IX 提供 1、2 个驱动 TG 边沿，1 个选通 TG 边沿，支持四种驱动数据格式：支持四种驱动数据格式：RTZ（归零）、RTO（归一）、NRZ（非归零）、SBC（环绕补全），可灵活创建各种总线周期和波形，以测试板级和盒级产品。 板载内存 PA32IX 每个通道提供 64 M 矢量存储器 兼容性 所有 OpenATE Interfaces PXI 卡均符合 PXI 规范 2.0（2000 年 8 月发布）。 软件 PA32IX 随附 API 和模式编辑器。 模式编辑器是一种编辑测试模式的软件工具 应用 - 数字模式捕捉 - 数字模式生成 - 混合和数字集成电路测试
