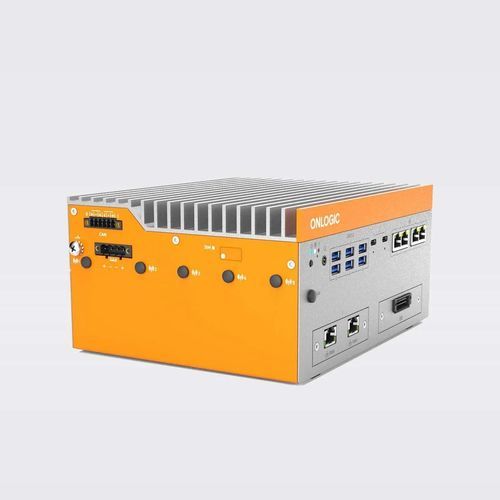

EDGE电脑 Helix 523

箱式机架式VESA安装

产品说明
Helix 523 是一款面向苛刻边缘部署的无风扇工业计算机，支持模块化扩展与灵活 I/O。该设备采用 Intel® Core™ Ultra 处理器，并配备两个前置 ModBay 插槽，以便根据应用集成多种功能模块和接口。

主要特点

• 双 ModBay 扩展，可扩展 1 GbE/10 GbE、PoE、M12、USB 及串口等接口
• Intel Core Ultra 处理器，适用于边缘 AI 计算
• 前置 I/O：4x 2.5 GbE、6x USB 3.2 Gen2（Type A）、2x Thunderbolt 4（USB-C）

Intel Core Ultra 性能
Helix 523 支持 Intel Core Ultra（Series 1，Series 2 计划支持）处理器，针对边缘 AI 工作负载优化。平台支持最多 96 GB DDR5（5600 MT/s）、M.2 存储（PCIe Gen4 / SATA），并可根据 CPU 选择提供支持 Intel vPro 的远程管理功能。

为工业环境而生
无风扇散热设计与低矮机箱适合 DIN、墙面、VESA 与机架安装，适用于空间受限的工业场景。系统满足 EMC 与安全标准，并可用于工业、医疗、车载、轨道和海事等应用。工作温度范围：0–50°C。

ModBay 提供的 I/O 灵活性
两个前置 ModBay 插槽支持模块化接口：10 GbE、RJ45 PoE、M12 LAN/PoE、COM、CAN、DIO 或 USB 扩展等。前面板包含 4x 2.5 GbE、6x USB 3.2 Gen2 Type A 和 2x Thunderbolt 4；侧/后面板提供 DisplayPort 以及额外 COM/CAN/DIO 选项。

技术概览

• 型号：Helix 523
• 品牌：OnLogic
• 系列：Industrial（无风扇）
• 处理器家族：Intel Core Ultra（Meteor Lake / Arrow Lake）
• 处理器选项：Core Ultra 5 125H、135H；Core Ultra 7 165H
• 内存：DDR5，最高 96 GB，5600 MT/s，双通道
• 前置 I/O：6x USB 3.2 Gen2 Type A、2x Thunderbolt 4、4x 2.5 GbE、音频接口、电源按钮
• 后置/可选 I/O：最多 4x COM、CAN、DIO、2x DisplayPort
• 扩展：1x M.2 2280 M-Key（PCIe Gen4 x4）、1x M.2 B-Key、2x 前置 ModBay 插槽
• 存储：支持 M.2 2242/60/80 B-key 与 M-key
• 连接性：可选 4G LTE、Wi‑Fi、Bluetooth
• 安全与管理：TPM 2.0（Infineon SLB9672）、可选 Intel vPro
• 尺寸：106 x 177 x 225 mm；重量：3.58 kg
• 供电：19–24 V DC，4 针接线端子
• 工作温度：0–50 °C
• 认证：CE、FCC、UL/cULus、UKCA、RoHS、WEEE 及相关 EMC/行业标准

注意
LAN 控制器和 I/O 配置随 CPU 与 ModBay 模块而异。功能可用性与地区认证取决于所选配置与国家/地区。

技术规格

• 型号：Helix 523
• 品牌：OnLogic
• 系列：Industrial（无风扇）
• 处理器：Intel® Core™ Ultra（视 SKU 而定）
• 内存：DDR5 最多 96 GB
• 存储：M.2 PCIe Gen4 与 SATA 选项
• 前置 I/O：USB、Thunderbolt、2.5GbE LAN
• 扩展：双 ModBay、M.2 插槽
• 电源输入：19–24 V DC（4 针接线端子）
• 安装方式：DIN、墙面、VESA、机架
