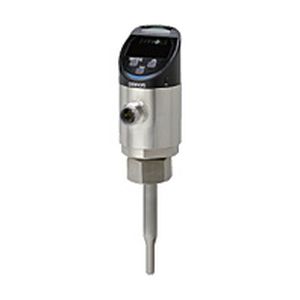

热量流量传感器 E8FC series体积用于液体用于冷却系统
添加到我的收藏夹
添加到产品对比表
产品规格型号
- Vvv技术
- 热量
- 类型
- 体积
- 应用
- 用于液体, 用于加工过程监督, 用于冷却系统
- 其他特性
- 紧凑型, 模拟输出, 数字输出式, 智能, 测温度, IO-Link
产品介绍
概述
关键概念
应用 — 焊接机
问题
解决方案
应用 — 成型机
问题
解决方案
应用 — 渗碳炉
问题
解决方案
主要特性
技术规格
- IoT流量传感器，通过在相同位置同时测量流量和温度，检测冷却水、水溶性冷却液和不溶性油的异常前兆。
关键概念
- 在单点同时监测“流量+温度”，在缺陷或突发停机前发现冷却性能下降的迹象。
- 多感知显示通过组合流量+温度和压力+温度来指示异常可能原因。
应用 — 焊接机
问题
- 冷却水温升高会降低对焊接头或变压器的冷却，导致过热、变形、焊接缺陷和设备突发停机。
- 仅监测流量无法发现温度上升。
解决方案
- 同时测量流量和温度，可在焊接头变形或突发停机前检测到异常征兆。
应用 — 成型机
问题
- 即使流量充足，水温上升也会降低冷却性能，导致变形、气泡或其他成型缺陷。
- 仅流量监测无法识别温度上升。
解决方案
- 在同一位置监测流量和温度，量化最佳范围，在不依赖操作员经验的情况下检测冷却性能下降。
- 多点安装传感器并配合LED，可快速识别发生异常的管路及异常类型。
应用 — 渗碳炉
问题
- 对零件强度的更高要求需要稳定的冷却性能，流量和温度均需保持稳定。
- 单独安装温度计会增加管道成本。
解决方案
- 同时监测冷却水温度和流量以维持理想冷却性能，确保一致的表面处理并提高零件强度。
主要特性
- 多感知技术：热式流量测量算法；通过测量加热元件(Ta)被流体冷却的速度计算流速，再根据管径换算流量。
- 温度测量：温度元件(Tb)直接测量流体温度。
- 多感知显示（专利申请中）：监测组合值进行判定；显示颜色可设为3种模式（+不亮）。
- 相对值显示：按设定流量显示变化率的百分比（适用于环境和液体类型变化的Smart Tuning）。
- 单位显示：转换为物理量单位进行显示。
- 缩放功能：可将检测到的流量值调整为参考流量。
- 高亮度LED显示，便于暗处及设备后方的可视化。
- 角度可调达330°并支持180°反转显示，便于灵活安装与观察。
- Peak/Bottom Hold功能：记录错误发生时的瞬时数据，便于现场外分析。
- NPN/PNP选择：按键切换输出极性，减少备件库存。
- 两通道模拟电流输出：同时输出流量/压力和温度，适配仅有模拟输入的系统。
- 自检输出：传感器自检并自动通知连接异常或故障。
- 通过IO-Link可批量设置：从主机进行批量设置以在维护时保持一致性。
- 可视化支持：使用F-Scape可视化软件进行数据采集与远程监控，无需复杂系统构建或编程。
- 紧凑设计，适合狭窄空间安装；提供扩展电缆和适配器（另售）。
- 可拆卸结构便于定期检查与清洁。
- 接液部件耐用，适用于液体环境下的长期使用。
技术规格
- 产品系列：E8FC
- 产品类型：IoT流量传感器（流量与温度同时测量）
- 测量方法：热式流量测量算法（通过Ta冷却速度得出流速；根据管径换算流量）
- 温度元件：Tb（直接测量流体温度）
- 输出：IO-Link通信、两通道模拟电流输出（流量/压力和温度）、可选NPN/PNP数字输出
- 显示：多感知LED显示，3种颜色模式（+不亮）、相对值(%)显示、单位转换
- 功能：Smart Tuning、Scaling（参考流量调整）、Peak/Bottom Hold、自检输出、IO-Link批量设置
- 安装：角度可调至330°、180°反转显示、适合狭窄空间
- 维护：可拆卸易清洁结构
- 附件：提供扩展电缆和适配器（另售）；如有脉动/振动建议使用节流器
- 可视化兼容性：F-Scape可视化软件
- 来源内容最后更新时间：2022年8月1日
