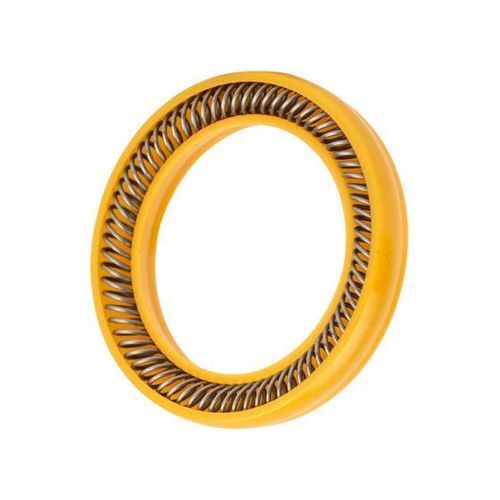

弹簧式密封

聚合物弹性材料U形

产品概述
Omniseal® 弹簧预载密封件由两部分精密组件组成：聚合物外套和耐腐蚀金属能量弹簧。与传统弹性体密封件和刚性金属垫圈相比，此类密封件在苛刻环境中可提供长期的密封性能。常见弹簧结构有带状/螺旋、悬臂（V形）、U形及先进的节距/线圈设计。

应用领域

• 航天
• 航空
• 生命科学 / 医疗器械
• 能源：无碳（如氢气、碳捕集）
• 能源：石油与天然气（上游/中游/下游）
• 工业（泵、阀门、通用工业）
• 半导体
• 核能与科学研究
• 其他行业（居住系统、消费类等）

材料
外套由为特定密封要求配制的高性能聚合物树脂制造。Omniseal® 使用专有配方、PFAS-Free* 外套材料和 Meldin® 聚酰亚胺/工程热塑性材料。已有500多种内部配方，针对化学耐受性、热学和摩擦学性能及干运行能力进行优化。

弹簧
能量弹簧为外套提供持续的回弹力，并补偿材料磨损及硬件错位或偏心。弹簧载荷可按需设计，在动态应用中最小化摩擦，或在低温密封中提供高载荷。弹簧由耐腐蚀合金制造，包括300系不锈钢、17-7 PH、Elgiloy®、Hastelloy®、Inconel® 等。典型几何形状：带状/螺旋、悬臂（V形）、U形及先进的节距/线圈。

产品系列 / 常见设计

• 103A — 带状或螺旋弹簧设计，适用于静态和低速工况；在高压和低温条件下具有优异的泄漏控制能力。
• 400A — 悬臂 V 形弹簧，适用于动态工况；在中等压力和温度下具有良好的摩擦与泄漏控制平衡；用于球阀及强腐蚀/含硫环境。
• APS — 先进节距/线圈设计，旨在动态工况中降低摩擦；小截面用于需要微型化的场合（生命科学、医疗器械）。
• RACO® — U 形弹簧设计，适用于极端面密封、低温流体和高真空；重载设计在长期航天应用中已获验证。

可用资源
制造商提供全面的弹簧预载密封件手册（美欧英文版）及产品视频（起源/历史、安装工具、卫星推进器应用），以支持选型与安装。

技术规格

• 温度范围：-268°C 至 +316°C（-450°F 至 +600°F）
• 压力能力：真空至 50,000 psi（3448 bar）
• 最大动态速度：最高 1 m/s
• 夹紧载荷（弹簧）：1 至 11 N/mm
• 可用直径：5 mm 至 3000 mm
• 表面粗糙度建议：Ra < 16 µin；关键部位 Ra < 8 µin
• 外套材料：专有高性能聚合物、PFAS-Free* 化合物、Meldin® 聚酰亚胺及工程热塑性材料（PPS、PEEK、PAI）
• 弹簧材料：300 系不锈钢、17-7 PH、Elgiloy®、Hastelloy®、Inconel®
• 典型几何形状：带状/螺旋、悬臂（V）、U 形、先进节距/线圈
• 支持应用：静态与动态密封、低温、耐高温、耐高压、低摩擦/干运行、化学与含硫环境
