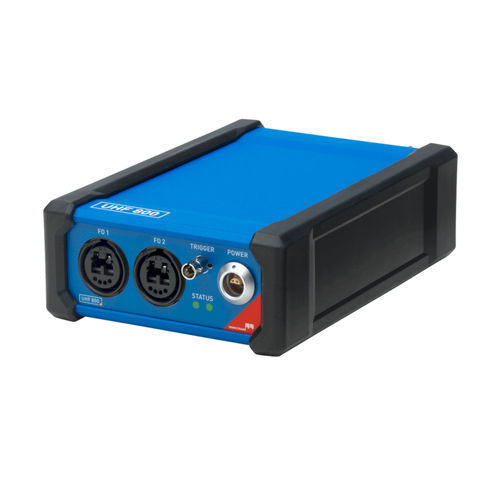

局部放电测量系统 UHF 800

电子便携式多通道

简便易用的便携式 UHF 800 系统可在 100 到 2000 MHz 的超高频 (UHF) 范围内，对气体绝缘开关 (GIS)、气体绝缘线路 (GIL)、油浸式电力变压器和高压电力电缆终端进行灵敏的停电和带电局部放电测量与分析。该超高频局放测试系统用于强干扰环境下对此类电气设备进行绝缘状态评估和绝缘缺陷检测。系统采用了便携、灵活的模块化设计方式，测试设置简便而快捷，可用在高压实验室或测试台的型式试验和常规测试、现场调试（现场交接测试）以及现场故障分析过程。 可靠的绝缘状态评估与缺陷检测 IEC 60270 标准规定的现场局放测量经常受到周边环境干扰的影响。在 100 到 2000 MHz 的超高频 (UHF) 范围内进行的局放测量是评估绝缘状态和检测绝缘缺陷的一种可靠的局放测量方案。这是因为许多干扰信号，如移动通信、雷达信号和电晕放电，其传播主要在较低或较窄的频率范围内。因此，在 UHF 范围内进行局放测量可以获得最佳的信号噪声比，从而确保局放测量的灵敏度，不受或少受外部干扰的影响。 组合局放测量实现全面的绝缘状态检查 UHF 800 既可以作为一个独立的局放测量与分析系统使用，也可以与 MPD 800 局放测量与分析系统便捷地集成在一起，用于常规方式和超高频局放的组合测量。可对高压设备（例如油浸式电力变压器）的绝缘状态进行更加全面的评估。多个 UHF 800 和 MPD 800 局放数据采集单元可以连接成为一个测量系统，使用相同的 MPD Suite 软件进行多通道同步的局放测量与分析。
