可视化软件 SVScout

测量测试计算

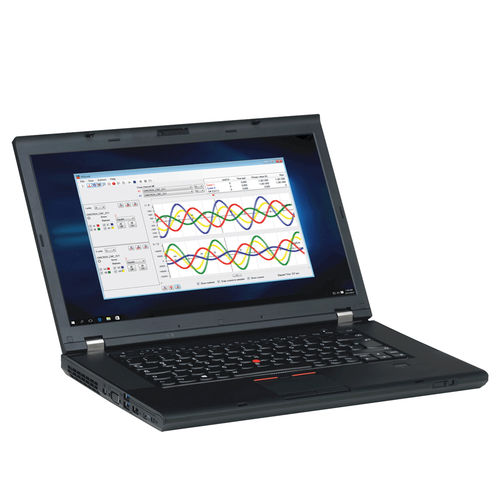

对 IEC 61850 采样值进行可视化处理的测量与测试工具 合并单位明细分析 SVScout 是继电保护工程师和 IED 设备开发人员在处理 IEC 61850 采样值时所采用的测量与测试工具。SVScout 订阅一个或者多个合并单元的采样值数据流并以示波器的方式显示一次电压和电流的波形。它按照 UCA 国际用户组织实施导则支持采样值，每周波 80 个采样。 SVScout 的功能范围包括多方面的内容，从采样值数据流的简单显示到对合并单元性能的详细分析。例如，该软件可以用于调试和合并单元的测试与开发。 应用 合并单元开发 合并单元评估 系统调试 主要功能 多个 IEC 61850 采样值数据流的同时分析 RMS 值和相位角（相量）的计算 相量图显示 以 COMTRADE 格式对采样值录波 测量数据重要信息汇总的可打印报告 选定采样值数据流（过零点、个别值，等等）的详细信息
