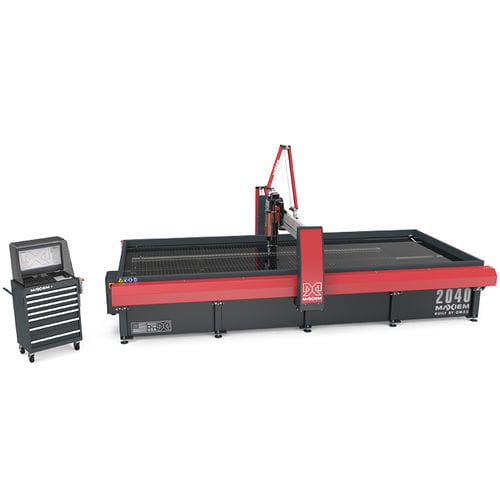

水刀切割机 MAXIEM 2040X加砂水刀用于金属用于塑料
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 加砂水刀
- 加工材料
- 用于金属, 用于塑料, 用于合成材料, 用于玻璃
- 切割产品
- 板材, 片材
- 操控类型
- CNC数控
- 应用
- 工业用途
- 相位
- 三相
- 构造特性
- 龙门式, 大尺寸
- 其他特性
- 可编程, 用于大型零件
- X轴
最少: 4,210 mm
(165.75 in)最多: 4,210 mm
(165.75 in)- Y轴
最少: 2,000 mm
(78.74 in)最多: 2,000 mm
(78.74 in)- Z轴
最少: 304 mm
(12 in)最多: 304 mm
(12 in)- 切割速度
最少: 0.212 m/s
(0.694 ft/s)最多: 0.212 m/s
(0.694 ft/s)- 重复精度
0.025 mm
(0.001 in)- 可用压力
最少: 3,447 bar
(49,994.51 psi)最多: 3,447 bar
(49,994.51 psi)- 整体长度
最少: 6,630 mm
(261 in)最多: 6,630 mm
(261 in)- 整体宽度
最少: 3,940 mm
(155 in)最多: 3,940 mm
(155 in)- 重量
最少: 12,829 kg
(28,283.1 lb)最多: 12,829 kg
(28,283.1 lb)- 电源
最少: 380 V
最多: 480 V
产品介绍
概述
MAXIEM 2040X 是一款为整板加工与工业产能设计的磨料水刀系统，具有延长的切割行程，适用于大幅面工件。系统包含泵和软件。
主要亮点
标准配置
OMAX 优势
服务与培训
泵信息（摘要）
连续 50,000 psi（≈3447 bar）运行，加快零件加工。泵设计可靠，延长使用寿命并降低运行成本。
泵配置 / 典型泵数据（摘要）
电机功率示例 — MAXIEM 40 HP：30 kW；MAXIEM 30 HP：22 kW；MAXIEM 20 HP：15 kW；DynaMAX 330：22 kW。MAX 喷射功率示例 — 25 kW、19 kW、12.5 kW。输出压力通常为 50,000 psi；部分泵可配置更高压力。常见喷嘴与流量示例：0.41 mm / 4.13 lpm；0.36 mm / 3.18 lpm；0.28 mm / 1.97 lpm。
尺寸与规格（机器）
型号规格（补充）
配件（部分）
备注
某些配件可能会减少可用行程。精度规格基于 22° C 测量。
MAXIEM 2040X 是一款为整板加工与工业产能设计的磨料水刀系统，具有延长的切割行程，适用于大幅面工件。系统包含泵和软件。
主要亮点
- 切割范围：4.21 m x 2.00 m
- 线性位置精度：±0.076 mm
- 重复定位精度：±0.025 mm
- 系统包含泵和控制软件
标准配置
- OMAX IntelliMAX Premium 软件，具备高级排样和运动控制功能
- 23 英寸一体化控制电脑
- 封闭于 X‑Y 梁内的 IntelliTRAX 牵引驱动
- 可编程电动 Z 轴，配 OMAX MAXJET 5i 精密喷嘴
- 剪式刚性管路
- IntelliVISOR Mobile 用于设备监控与远程通知（iOS/Android）
OMAX 优势
- 切割工件无热影响区及机械应力
- 可加工金属、复合材料、玻璃、塑料等多种材料
- 无需换刀、夹具需求低，减少工装准备时间
服务与培训
- 1 年免费培训
- 1 年免费软件升级
- 1 年 / 2000 小时有限保修
- 安装时提供 1 天现场培训
泵信息（摘要）
连续 50,000 psi（≈3447 bar）运行，加快零件加工。泵设计可靠，延长使用寿命并降低运行成本。
泵配置 / 典型泵数据（摘要）
电机功率示例 — MAXIEM 40 HP：30 kW；MAXIEM 30 HP：22 kW；MAXIEM 20 HP：15 kW；DynaMAX 330：22 kW。MAX 喷射功率示例 — 25 kW、19 kW、12.5 kW。输出压力通常为 50,000 psi；部分泵可配置更高压力。常见喷嘴与流量示例：0.41 mm / 4.13 lpm；0.36 mm / 3.18 lpm；0.28 mm / 1.97 lpm。
尺寸与规格（机器）
- 占地（含泵与控制器）：6.63 m x 3.94 m
- 高度（含剪式管路）：2.69 m
- 运行重量：12,829 kg
- 水箱空重：3,856 kg
- X‑Y 切割行程：4.21 m x 2.00 m
- Z 轴行程（电动）：304 mm
- 工作台尺寸：4.90 m x 2.13 m
型号规格（补充）
- 材料支撑板条：102 mm x 2 mm 镀锌钢
- 最大支持材料载荷：1,465 kg/m²
- 电气要求：三相，380–480 VAC ±10%，50–60 Hz
- 噪声级别：沉浸切割时 1 m 处 < 80 dBA
- 最高速度：12.70 m/min
配件（部分）
- Z 轴选项：碰撞感应地形跟随器、激光特征定位器、OMAX 钻头、A‑Jet 用地形跟随器、用于脆性/层压材料穿刺的真空辅助
- 槽体与磨料处理：散装磨料供给系统、可变速固体清除系统、水位控制、堵塞传感器
- 水处理设备：冷却器、层流过滤器、反渗透系统、水回收系统
- 多轴切割：VersaJet 实现 0–60° 倾斜切割与复杂 3D 形状
备注
某些配件可能会减少可用行程。精度规格基于 22° C 测量。
