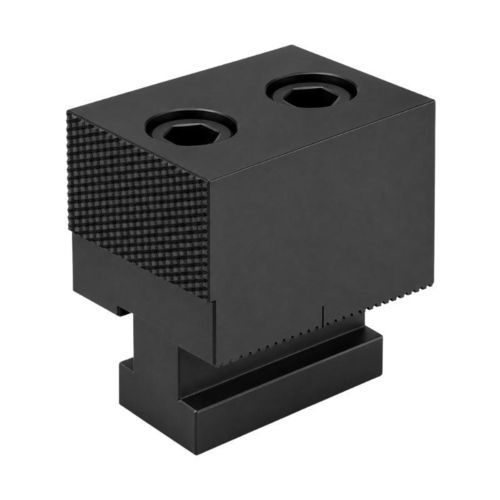

长方形止动装置 RHS-R2

产品概述
RHS-R2 配备两只锯齿状并经氮化处理的夹爪。该款为比 RHS-R1 更高的变体，适用于以下情况：

• 使用 F 系列双楔形夹具时
• 将工件装到工装块上并在夹紧时需要额外支撑时

锯齿提高摩擦力，可可靠夹持工件，确保夹紧结果稳定一致。

产品分类

• Multi-Rail RH
• Multi-Rail 系统
• RH 止动模块
• 止动模块
• 系统组件

详情（表）
Type | Weight approx. (g) | Dimensions | STEP (3D)
RHS-R2 | 2 340 | 提供 PDF 图纸 | 提供 STEP 文件
RHS-SR2 | 2 350 | 提供 PDF 图纸 | 提供 STEP 文件

技术规格

• 型号：RHS-R2；RHS-SR2
• 夹爪：锯齿状并经氮化处理
• 高度：高款（RHS-R2）— 高于 RHS-R1
• 典型用途：配合 F 系列双楔形夹具使用，或在将工件装到工装块上时提供额外支撑
• 功能：锯齿提高摩擦力，实现可靠夹持
• 近似重量：RHS-R2 = 2 340 g；RHS-SR2 = 2 350 g
• 可用文件：PDF 图纸和 STEP（3D）文件
