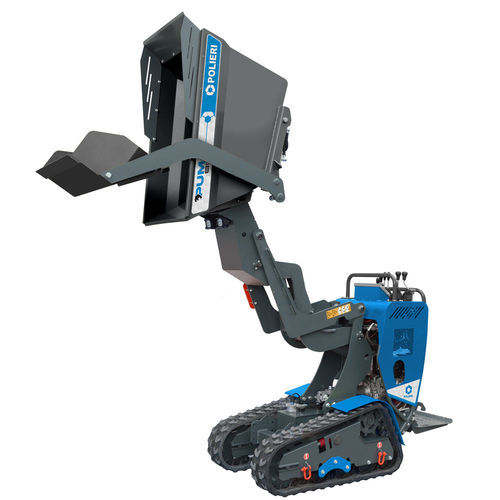

履带小型自卸车 PUMA 800

汽油内燃机汽油发动机

概述
高位前端卸料带自装铲斗。PUMA 迷你翻斗车为在狭小工地进行施工和翻修设计的紧凑型履带运输设备。紧凑机身便于在受限空间作业，液压静压倾翻与高位前端卸料结构简化了卸料作业。标配 HONDA 发动机（电启动）和最高 210 bar 的齿轮泵，性能稳定可靠。

主要特点
2 个保持阀
保持阀可提高安全性，防止在负载下下坡时速度失控，并在不平地面停放时保持稳定性。

滚轮平衡系统
PUMA 800 的履带由每侧四个滚轮（两个固定、两个摆动）支撑，可安全跨越较大障碍。500 和 600 型号每侧配备三个固定滚轮。

HONDA 发动机
标配电启动，点火可靠，提升工地可用性。

液压系统
高性能齿轮泵，最高可达 210 bar。液压回路设计能够在高强度工作条件下保持油温在安全范围内，无需外接散热器。

履带—张紧装置
张紧系统中的回位弹簧可防止冲击并保护履带与驱动部件。得益于较长的履带基座和多支撑滚轮，车辆可在最大 30% 倾斜的粗糙或坡面上处理载荷。

底盘
采用低重心车架，提升各种地形下的稳定性。材质为碳钢（最小 5 mm），离地间隙 160 mm，配有起吊挂钩便于运输。

操作平台
标配大尺寸防滑可折叠平台并带减振系统，提升操作舒适性并便于存放和运输。

多功能性与配件
与 500 型不同，PUMA 600 和 800 具有双速传动以加快现场移动，并可安装多种配件，标配快速接头和支撑架以便快速更换。

技术参数（表）
Model | 500 | 600 | 800
Engine | HONDA GX 200 | HONDA GX 270 | HONDA GX 390
Engine power (kW / rpm) | 4.1 / 3600 | 6.6 / 3600 | 9.5 / 3600
Fuel tank capacity (L) | 3.1 | 5.3 | 10
Oil tank (L) | 14 | 14 | 20
Starting system | Manual | Electric | Electric
Transmission | Hydrostatic | Hydrostatic | Hydrostatic
Hydraulic motors | Orbital | Orbital | Orbital
Travel speed (km/h) | 1 speed — 2.0 / 3.6 | 2 speeds — 2.5 / 3.5 | 2 speeds — 2.5 / 3.5
Operating load | 500 kg on flat ground — 350 kg on slope | 600 kg on flat ground — 350 kg on slope | 800 kg on flat ground — 600 kg on slope
Skip capacity (m³) | 0.21 | 0.21 | 0.32
Maximum gradient | 30% | 30% | 30% (17°)
Track dimensions (mm) | 180 × 60 × 38 | 180 × 60 × 38 | 200 × 72 × 40
Track tension adjustment | Semi-automatic spring tensioning system (applies to all models)
Packaging dimensions (cm) | 80 × 160 × 135 | 80 × 160 × 135 | 80 × 200 × 165
Weight with packaging (kg) | 425 | 485 | 750

规格 / 技术参数

• 型号：PUMA 800
• 发动机：HONDA GX 390
• 发动机功率：9.5 kW / 3600 rpm
• 燃油箱容量：10 L
• 油箱容量：20 L
• 起动方式：电启动
• 传动：静液压，2 速 — 2.5 / 3.5 km/h
• 液压系统：齿轮泵，最高 210 bar
• 液压马达：Orbital 型
• 额定载荷：平地 800 kg — 斜坡 600 kg
• 铲斗容量：0.32 m³
• 最大爬坡度：30% (17°)
• 履带尺寸：200 × 72 × 40 mm
• 履带张紧调节：半自动弹簧张紧系统
• 底盘：碳钢（最小 5 mm），离地间隙 160 mm，配起吊钩
• 包装尺寸：80 × 200 × 165 cm
• 含包装重量：750 kg
