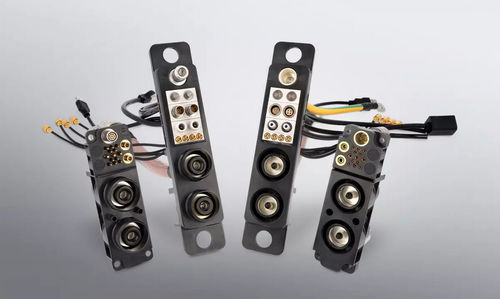

模块化连接器 ODU-MAC® Power Connector

供电压接式螺杆

概述
ODU-MAC® Power Connector 是为大电流和高电压传输设计的模块化电源接口。该连接器在坚固外壳内集成了高电流接触件与触摸保护，适用于反复插拔的工业测试与互连场景。

主要特性

• 单个连接器最高可达600 A（使用Busbar将两个端子并联时）
• 触摸保护等级：IP2X
• 得益于ODU LAMTAC® Flex接触件，插拔力极低
• 可与ODU-MAC® Blue-Line模块组合使用
• 为高电流应用设计的坚固结构
• 可提供带预装硅胶电缆的完整解决方案
• 公差补偿：+/- 4.0 mm
• 可选2芯或3芯（含PE）
• 端接方式：压接、螺接、Busbar
• 插拔寿命至少 10,000 次

产品变体与使用
系列包括对接连接器 D216、D316（分别含两或三路电源接点）以及适用于空间受限安装的紧凑型混合模块 HB16。这些变体支持自动对接或手动配接，可集成到机箱或大规模互连系统中。

接触技术
ODU LAMTAC® Flex 电源接触件在保证极低插拔力的同时支持高电流传输（在280 mm² Busbar上每接点可达400 A），便于测试与生产环境的操作。

使用场景
适用于高压测试、电池与储能测试、充电基础设施、逆变器和电力驱动系统的互连与测试。可作为模块化组件或包含硅胶电缆的完整组件提供，并支持自动对接选项。

技术数据
50 mm² | 70 mm² | 95 mm² | 200 mm² | 280 mm² | 420 mm²
电缆: 180 A | 210 A | 240 A | / | / | /
Busbar: / | / | / | 350 A | 400 A | 600 A*
*600 A 为使用 Busbar 将两个端子并联时的数值

特性 / 规格

• 模块化设计，支持按需组合的对接连接器与模块（如 D216、D316）
• 紧凑型混合模块（HB16）适用于机箱内集成并支持手动配接与自动对接
• ODU LAMTAC® Flex 接触件在 280 mm² 导体上可支持每接点 400 A 的高电流传输，并确保低插拔力
• 可选坚固铝压铸外壳与预装硅胶电缆组件以便于维护
• 支持多种端接方式（压接、螺接、Busbar），具备公差补偿与高耐久性
