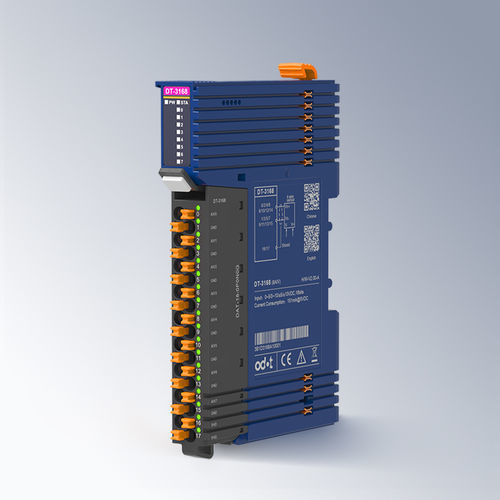

模拟输入模块 DT-3168

8通道8路模拟输入电流

产品概述: 8通道电压输入模块 0~5VDC/0~10VDC/±5VDC/±10VDC，16位 模块特点: - 模块支持8通道电压信号输入 - 模块可以收集0~5VDC、0~10VDC、±5VDC、±10VDC，分辨率为16位 - 模块配备8个模拟输入通道LED指示灯 - 模块输入信号为单端共地输入 - 可设置滤波时间 - 通道可独立禁用 - 模块具有高速冗余背板总线和可插拔端子块 技术参数: 一般参数 - 电流消耗: 157mA@5VDC - 接线直径: 最小0.2mm² (AWG24)，最大1.5mm² (AWG16) - 可插拔端子: 支持 - 背板总线: 双总线冗余 - 安装: 35mm DIN导轨 - 尺寸: 119*14*80mm - 产品认证: CE认证 输入参数 - 通道数量: 8通道电压输入 - 输入电压范围: 0~5VDC/0~10VDC/±5VDC/±10VDC - 分辨率: 16位（包括符号位） - 转换时间: 3.87ms/8通道（滤波级别为0） - 输入阻抗: 100kΩ - 线性误差: ≤±0.01% - 温度误差: ≤±0.005%/K - 重复性: ≤±0.05% (@25℃) - 测量误差: ≤±0.2% (@25℃)，≤±0.4% (@-35℃~60℃) - 模块诊断: ADC故障: 支持，溢出/下溢: 支持 环境参数 - 水平安装工作温度: -35℃~60℃ - 垂直安装工作温度: -35℃~50℃ - 存储温度: -40℃~85℃ - 环境湿度: 5%~95%RH（无凝结） - 安装海拔: <2000m - 污染等级: Ⅱ - 防护等级: IP20 - 机械性能: 符合IEC60068-2-6, IEC6008-2-27 - 绝缘耐压: 符合IEC61131-2 - EMC性能: 符合IEC61131-2, IEC61000-4（ESD: 接触放电 ±6kV，性能等级A; 空气放电 ±8kV，性能等级A; 浪涌: 共模 ±2kV，性能等级A; EFT: ±2kV，性能等级A） 关键规格: - 8电压输入通道 - 输入范围: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC - 16位分辨率 - 每个通道的LED指示灯 - 单端共地输入 - 可配置的滤波时间 - 独立禁用通道 - 高速冗余背板总线 - 可插拔端子块 - CE认证 - 工作温度: -35℃至60℃（水平），-35℃至50℃（垂直） - 存储温度: -40℃至85℃ - 防护等级: IP20
