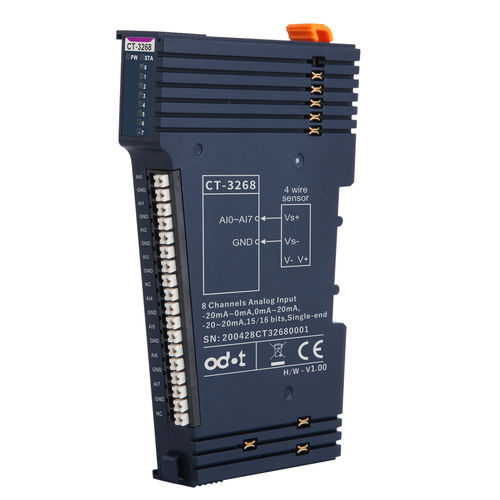

CT-3268:8 通道模拟输入 /0~20mA 或 -20~0mA 或 ±20mA /15 位单端双极型
该模块支持 8 通道电流信号采集。
模块可配置为 0~20mA 或 -20~0mA 或 ±20mA 电流信号采集。
◆ 模块支持 2 线制(非环路输出,需要外接电源)
模块内部总线和现场输入采用磁绝缘。
模块输入通道与现场有源模拟信号电流输出传感器相连。
模块通道配有 TVS 过压保护装置。
常规参数
电源: Max.65mA@5.0Vdc
隔离:I/O 至内部总线:磁隔离(2.5KVrms)
电源隔离:直流-直流
接线最大 1.0 mm² (AWG 17)
安装35 毫米 DIN 导轨
尺寸:115*14*75 毫米
重量:65 克
环境规格
工作温度:-40~85
环境湿度:5%~95% RH(无结露)
防护等级: IP20IP20
输入参数
通道数:8 通道
LED 指示灯: 8 个 LED 通道状态指示灯
输入范围最大:0~24mA
分辨率比: 15 位
采集精度
±0.3% 全量程,@ 25℃
±0.5% 全量程,@-20~70℃
采样率: 28ms/8 通道
诊断功能: 标准模式:溢出 32767,标准模式:下溢 -32768,通道禁用: -32767
---
