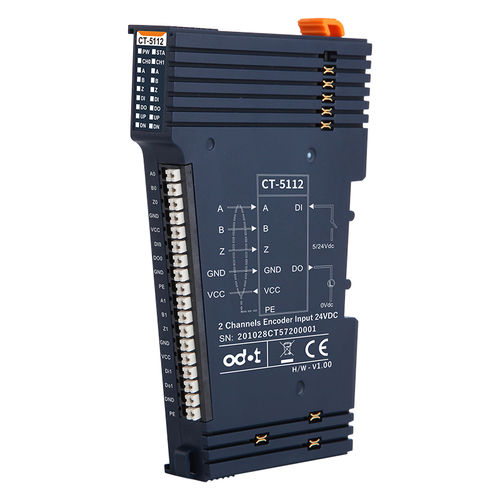

该模块支持两个通道的编码器输入。
每个编码器通道支持A/B增量编码器或脉冲方向的编码器输入。
每个编码器通道支持正交A/B信号输入,输入电压为24V,并支持源和汇输入。
增量式编码器模式支持x1/x2/x4倍频模式。
脉冲-方向模式支持非方向性信号,只支持脉冲输入。
每个编码器通道支持1个数字输入信号,输入电压为5Vdc或24Vdc。
每个编码器通道支持1个数字输出信号,输出电压为24Vdc。
每个编码器通道支持1路24V电源输出,可以连接到编码器上进行供电。
模块内部总线和现场输入采用磁隔离。
模块带有16个LED指示灯。
模块支持的编码器最大输入频率为1.5MHz。
模块支持测量功能,可以检测负载速度或输入信号频率。
运行温度:-40~85℃。
工作湿度:-5%~95%RH(无凝露)
保护等级。 - IP20
电源: - Max.60mA@5.0Vdc
隔离:- I/O到内部总线:磁隔离(3KVrms)
现场电源: - 标称:24Vdc,范围:20-28Vdc
接线: - I/O接线:最大1.5mm²(AWG16)
安装类型。 - 35mmDIN-Rail
尺寸: - 115*14*75mm
重量: - 65克
---
