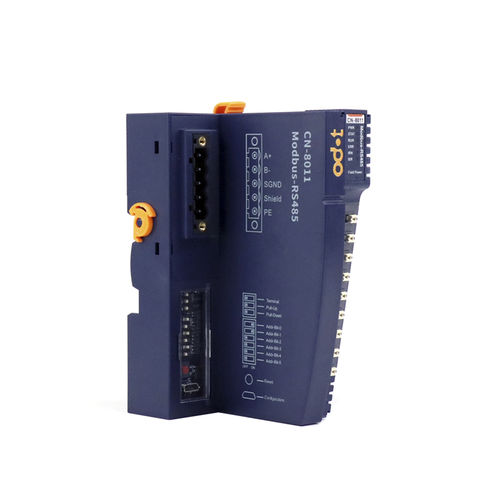

ModBUS RTUI/O模块 CN-8011数字模拟RS485
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 信号类型
- 数字, 模拟
- 接口
- ModBUS RTU, RS485, 接地总线
- 输入/输出数量
- 16数字输入, 8路输入输出, 16数字输出, 8路模拟输入, 32路数字输出
- 类型
- 分布式, 远程, 网络
- 应用
- 用于传感器, 自动化, PLC程控器, 电压, 温度, HMI接口, 食品工业, 用于温度传感器, 集中自动化, 用于热电偶, 用于 RTD
- 安装类型
- DIN导轨
- 尺寸
- 小型
- 其他特性
- 紧凑型, 可配置, 坚固耐用, 从式, IP, 挠性
产品介绍
CN-8011 Modbus-RTU 网络适配器
模块概述
CN-8011 Modbus-RTU 网络适配器支持标准 Modbus-RTU 通信。
通信，支持 01/02/03/04/05/06/15/16/23 功能代码，并可实时监控 IO 模块的通信状态。
该设备可实时监控 IO 模块的通信状态。
技术参数
适配器硬件参数
系统电源标称反向保护：是：24Vdc，范围： 19.2～28.8VDC
功耗：30mA@24Vdc
内部总线电源
最大电流：2.5A@5VDC
隔离：系统电源与现场电源隔离
标称电源：24Vdc，范围：19.2～28.8VDC
现场电源电流：最大直流 8A
支持的 IO 模块：32 个
接线：最大 1.5mm²（AWG 16）
安装类型：35 毫米 DIN 导轨
尺寸：115*51.5*75 毫米
重量：130 克
环境规格
工作温度 -40~85℃
工作湿度 5%-95% （无结露）
防护等级防护等级：IP20
Modbus-RTU 参数
协议：Modbus-RTU/ASCII
功能代码01 / 02 / 03 / 04 / 05 / 06 / 15 / 16
波特率： 2400~115200bps2400~115200bps
站号： 1~63（拨号开关配置），64~247（软件配置）
接口： 5 针螺丝端子5 针螺丝端子
数据位7, 8
奇偶校验：无、偶、ODD
停止位：1，2
最大总线长度： 1200 米（RS485，2400 波特率）
终端电阻和偏移电阻：拨码开关配置
---
