LED照明控制器 HDT24-70W-4DT-V2

4通道亮度调节用于机器视觉

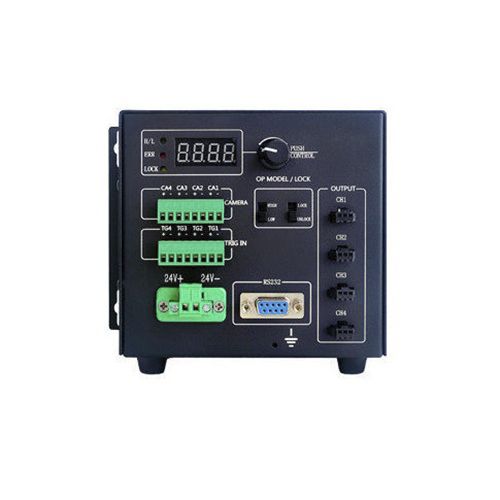

该系列数字光源控制器提供 256 级亮度控制，数字显示，四向大功率，具有频闪和连续（长亮）两种光源驱动模式，多种功能设置，操作简便。有三种型号可供选择：HDT24-70W-4DT、HDT24-150W-4DT 和 HDT48-150W-4DT，可满足不同客户的需求。特点：旋钮/串口通讯方式控制亮度串口提供 256 级亮度调节（0-255）外部触发采用光耦隔离设计，精确度高掉电保存，过载/短路保护面板功能：电源开关：三头插座，用于交流输入（AC100-240V 50/60Hz）。可在开 (1) 和关 (0) 之间切换：RS232 接口：通过高级视觉生成器 (AVB) 连接到主机，用于亮度和软触发控制。协议：RS232RS232，波特率 115200.通道：I96、I97、I98I96、I97、I98、I99（1-4 个通道）。亮度值： 1-256：1-256.触发输入端口：四个触发输入端（TG1-TG4），每个都有 + 和 - 端子。支持上升沿/下降沿信号选择：触发输出：输出 12V 脉冲至摄像机触发输入，驱动能力大于 100mA：数字显示器：四位七段显示器，显示通道编号和亮度（0-255）：状态指示器：H/L（上升/下降沿）、ERR（系统错误）、LOCK（设置锁定指示）：带按键功能的旋钮：按下切换频道，旋转调节亮度：锁定/解锁切换键："LOCK"（锁定）禁用亮度调节并进入触发模式；"UNLOCK"（解锁）允许亮度设置。长按旋钮后从 UNLOCK 切换到 LOCK，保存设置：触发输入脉冲选择：在高（上升沿）和低（下降沿）之间切换：工作模式：长亮模式：工作模式：长亮模式：控制器在有效触发后持续驱动光源，直到检测到反向触发：溅屏模式：触发有效后控制器点亮光源 1.2ms，并将触发输出至摄像机：控制方法：通过 OdinVision 光源控制工具（串口、AVB 软件）：选择端口，将波特率设为 115200，控制脉冲/连续状态，调整每个通道的亮度：脉冲状态：用于高精度相机触发，精度为微秒级：连续状态：传统控制，根据需要打开/关闭光源：型号规格表：型号HDT24-70W-4DT-V2HDT24-150W-4DT-V2HDT24-300W-4DT-V2用户手册驱动模式恒压（连续/频闪）下载调光模式256级PWM控制旋转旋钮/RS232PWM频率120KHz PWMI输入电压24VC通道4输出电压24V最大输出电流3A6.3A12.5A最大输出功率72W150W300W外部触发电压DC5V～24V (~5.6mA)Trigger Delay<30μs (load-dependent)Operating Temp/Humidity0-40°C, 20-85% RH (non-condensing)Storage Temp/Humidity-20-60°C, 20-85% RH (non-condensing)Cooling Method自然冷却外形尺寸：技术规格：亮度控制：256 级 (0-255)控制接口：旋钮，RS232（波特率 115200）通道：4输入电压：24V输出电压：24V最大输出电流：3A / 6.3A / 12.5A（取决于型号）最大输出功率：72W / 150W / 300W（取决于型号）PWM 频率：120KHz外部触发电压：DC5V-24V（~5V）外部触发电压：DC5V-24V（~5V）外部触发电压：DC5V-24V（~5VDC5V-24V (~5.6mA)Trigger delay：<工作温度/湿度：0-40°C，20-85% RH（无冷凝）存储温度/湿度：-20-60°C，20-85% RH（无冷凝）冷却：自然冷却
