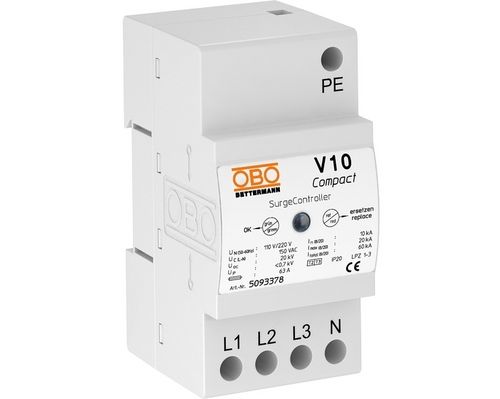

II型避雷器 V10 series

紧凑型DIN导轨

产品说明
V10 Compact 是一款用于 35 mm DIN 导轨安装的紧凑型浪涌保护器。为分配箱和设备保护而设计，提供组合式 Type 2+3 保护，响应快速且经雷电电流测试。适用于 TN 与 TT 系统，具有可视状态指示并采用环保包装。

主要特性

• 根据 VDE 0100-443（IEC 60364-4-44）用于分配箱的浪涌保护
• 总放电能力高达 20 kA（8/20）
• 高性能压敏电阻系统
• 内置热断和动态分离装置，带可视功能显示
• 应用：分层/楼层配电箱及设备保护
• 经过雷电电流测试
• 5 年质保
• CE 合格声明与欧亚合格（EAC）
• LPZ 1 向 LPZ 3 的过渡
• 符合 DIN EN 61643-11 / IEC 61643-11（Type 2+3）
• 包装无塑料；完全由再生纸板制成
• 提供 CO2 足迹（PCF）

技术参数

• 极数：2
• 电网形式：全部（TN、TN-C-S、TN-S、TT）
• 设备指示：可视
• 防护等级：IP20
• 额定放电电流 (8/20 µs) [L-N]：10 kA
• 额定放电电流 (8/20 µs) [N-PE]：10 kA
• 防爆型：否
• 试验等级，类型1：否
• 远程信号：否
• 试验等级，类型2：是
• 试验等级，类型3：是
• 额定电压 AC (50/60 Hz)：230 V
• 最大持续电压 AC：255 V
• 内置后备熔断器：否
• 极数版本：1+N/PE
• 安装类型：35 mm DIN 导轨
• 适合户外使用：否
• 侧电网最大过电流保护：63 A gG
• 符合 ROHS：是
• 工作温度，最低：-40 °C
• 工作温度，最高：70 °C
• 允许温度范围，最低：-40 °C
• 允许温度范围，最高：70 °C
• 扭矩：2 Nm
• IEC 61643-11 下的 SPD：Class II+III
• EN 61643-11 下的 SPD：Type 2+3
• 防雷区（LPZ）：1→3
• 最大放电电流 (8/20 μs)：20 kA
• 保护器浪涌电流 (8/20 µs) [总计]：20 kA
• 跟随电流熄断能力 (eff) [N-PE]：0.1 kA
• 响应时间：<25 ns
• 最大后备熔断器：63 A
• 侧电网最大过电流保护（重复）：63 A gG
• 尺寸（如列示）：255V
• 湿度，最低：5 %
• 湿度，最高：95 %
• 导线截面积，可挠（细线）最小：2.5 mm²
• 导线截面积，可挠（细线）最大：10 mm²
• 导线截面积，可挠 最小（AWG）：13 AWG
• 导线截面积，可挠 最大（AWG）：8 AWG
• 导线截面积，刚性（单股/多股）最小：2.5 mm²
• 导线截面积，刚性（单股/多股）最大：10 mm²
• 导线截面积，刚性 最小（AWG）：13 AWG
• 导线截面积，刚性 最大（AWG）：8 AWG
• 最小销售单位：1 件
