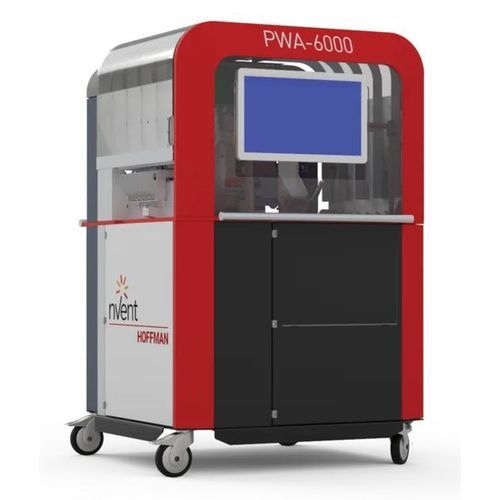

加工线 PWA6000

概述
线缆加工中心可优化线缆生产，将加工时间缩短最多达75%。PWA6000实现对线缆的长度切割、剥皮、压接、标记和捆扎的全自动化。设备配备12轴内部自动送料（外部4轴、内部8轴），并支持外部存储配件以在不使用内部轴的情况下向机器供料，减少换轴时间。设备可在两端装配端套并对两端进行标记。成品线缆按预定顺序在粘带上捆扎，以优化拣配和后续装配。该自动化预制工艺旨在优化配电柜/面板布线并降低成本。

主要特性

• 配备21.5英寸触摸屏的人机界面
• 12轴自动送料（外部4轴、内部8轴）
• 用于存放额外线缆并向机器供料的外部配件，以减少切换时间
• 电动气动剥皮及压接，配备5位弹匣用于卷轴式绝缘端套处理
• 压接长度可调为8 mm或10 mm
• 成品线缆可在不需人工干预的情况下实现两端端套装配
• 线缆标记系统可在每端直接打印；采用蓝色墨水，适用于大多数线缆颜色
• 可处理线缆横截面积从0.5 mm²到2.5 mm²（AWG 20–14），无调试时间
• 生产速度：约120根线缆/小时（含两端处理）
• 机器软件包含 Personal Wiring Suit，作为PWA6000的直观编程系统
• 外部配件可存放并运输成品线缆至线缆车间；配件含屏幕以可视化面板布线（源、目标与走线）
• 可与eCAD软件（IGE XAO、ePlan ProPanel、ZUKEN E3、WS-CAD或类似）或CSV/Excel文件接口

表格 - 目录 / 线缆尺寸
目录编号：PWA6000
线缆尺寸（英制）：#20 - #14
线缆尺寸（公制）：0.5 mm² 最小

应用 / 优势

• 减少面板布线的线缆加工时间和人工劳动
• 确保预制线缆的一致且可重复的质量
• 按预定顺序在粘带上捆扎以优化拣配和后续装配
• 通过自动化和工艺优化降低整体面板布线成本

技术规格

• 型号：PWA6000
• HMI：21.5英寸触摸屏
• 线缆供给：内部自动供给12轴（外部4、内部8）；支持外部供给/存储配件
• 线缆处理操作：长度切割、剥皮、压接、标记、捆扎
• 压接：电动气动压接，配备5位弹匣；压接长度可调为8 mm或10 mm
• 端套：支持两端装配；端套为可选项
• 线缆标记：在线缆上直接打印（蓝色墨水适用于大多数颜色）
• 可处理横截面积：0.5 mm²至2.5 mm²（AWG 20–14）
• 典型速度：约120根线缆/小时（含两端）
• 软件：包含 Personal Wiring Suit；支持从eCAD系统或CSV/Excel导入
• 接口：IGE XAO、ePlan ProPanel、ZUKEN E3、WS-CAD或类似，或CSV
• 额定功率：额定电压 110–240 V 1~ 50/60 Hz；额定电流：16 A
• 压缩空气：6–8 bar；吸风能力：300 l/min
• 占地 / 机器尺寸：宽1050 mm x 深1150 mm
• 成品线缆处理：按预定顺序在粘带上捆扎；可选外部配件用于存储并运输成品线缆至车间
• 附加功能：两端可装端套，可切割绝缘层以便移除，接受来自不同批次容器的线缆
