分析控制系统 PCS-9700

防护监控调节

概述
PCS-9700是一款用于变电站、发电厂和工业电力系统的自动化解决方案。它基于国际标准集成了保护、控制、以太网、信息技术和通信技术。系统完全兼容IEC 61850，采用分层分布式架构，具有按母线/电柜（bay-oriented）和面向对象的结构，以便实现可靠性、可扩展性和易维护性。

应用

• 从配电层到超高压的输配电变电站
• 发电厂、公用事业和各类工业电力系统
• 新建变电站和改造项目
• 气体绝缘和空气绝缘开关设备
• 地铁、轻轨及电气化铁路系统

功能

• 实时数据采集与处理
  系统采集并处理来自母线/电柜级设备的实时测量值和状态数据。
• 控制操作、同步性检查与互锁
  对断路器、带电隔离开关、变压器分接头、无功装置组等执行顺序操作。母线/电柜控制单元执行控制、同步检查和电气互锁，互锁逻辑支持编辑、编译与下装。
• 与调度中心通信
  与调度中心的通信独立于本地HMI。控制命令可由调度中心直接下发。支持IEC标准协议，并通过协议转换器支持DNP3.0、IEC 60870系列等。
• 时间同步
  接收GPS时间信号用于时钟同步；绝对时间通过网络广播。支持通过RS-485或无源触点输入秒/分脉冲及IRIG-B信号（交流或直流）。
• 第三方IED接口
  提供符合IEC 61850的协议转换器，将非IEC协议转换为IEC 61850，以实现第三方IED的集成和完整自动化。
• 保护与故障信息管理
  采集保护动作与故障信息，提供本地显示、分析与处理，并具备故障分析工具，能向调度中心传送保护动作信息与故障报告以支持快速排障决策。
• 基于IEC 61131的PLC功能
  基于IEC 61131的可编程控制功能，用于设备单元顺控、组控及全站控制的逻辑闭锁。
• SAS / HMI软件

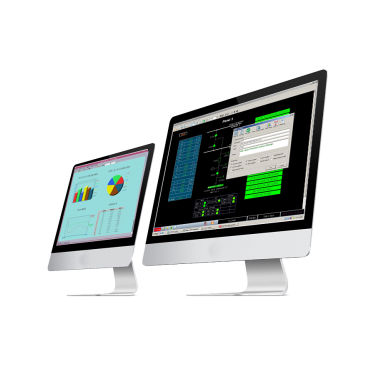

  提供用于数据库配置与维护的友好HMI软件；无功与电压自动调节；可配置报警处理；事件顺序记录与事后回顾；图表配置与显示；在线计算与报表生成；运行管理；自检与自恢复支持。

特性 / 技术规格

• 型号: PCS-9700 (Renewable Energy SCADA)
• 标准兼容性: IEC 61850, IEC 60870-5-103
• 支持协议: IEC 系列协议、DNP3.0、1801 及通过协议转换器支持的其他协议
• 架构: 分层分布式，按母线/电柜和面向对象结构
• 站级总线: 100 Mbps 以太网
• 母线/电柜级总线: 双路 100 Mbps 以太网（冗余）
• 过程总线: 冗余千兆或 100 Mbps 光纤以太网
• 时间同步: 支持 GPS 时间信号；IRIG-B（AC/DC）；RS-485 或无源脉冲输入
• PLC 标准: 符合 IEC 61131 的可编程控制
• HMI / SAS: 支持 Windows 与 UNIX；数据库: SQL Server (Windows) 或 ORACLE (UNIX)
• 母线/电柜控制单元硬件: 32-bit CPU + DSP；实时多任务操作系统
• 协议转换器: RCS-9794A/B 用于协议转换与集成
• 典型应用: 配电至超高压变电站、发电厂、公用事业、工业电力系统、气/空气绝缘开关设备、城市轨道及电气化铁路系统
