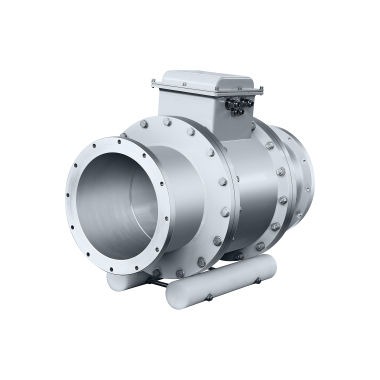

电力变压器 PCS-9250

电流用于变电站电容电压

为了满足日益增长的输电容量和不断提高的系统电压需求，NR电气对电子式CT和VT进行了深入的研究，以确保计量和保护继电器应用的最大可靠性和可用性。ECTs/EVTs具有无磁饱和、无铁磁谐振、动态测量范围大、频带宽、结构紧凑等优点。 NR Electric的电子CT/VT适用于气体绝缘开关设备（GIS）和空气绝缘开关设备（AIS）。此外，它们已经在实验室进行了测试，并成功地在全球的实际变电站应用中投入使用。 GIS用电子CT/VT可应用于110kV（220kV、330kV或500kV）气体绝缘开关，用于测量一次电流和电压。输出信号送至数字化测量装置、海湾控制单元和保护继电器。电子式CT/VT可安装在室内和室外。 电子CT/VT在GIS应用中由以下三部分组成。 主体。 主体包括变压器油箱、转接法兰、绝缘盐器、一次导体、内置电流电压传感器。一次导体与变压器油箱之间的空间充满SF6绝缘气体。 主传感器： 主传感器由两个重复的传感器组成，每个传感器包括一个低功耗CT(LPCT)、一个气芯线圈和一个同轴电容分压器。
