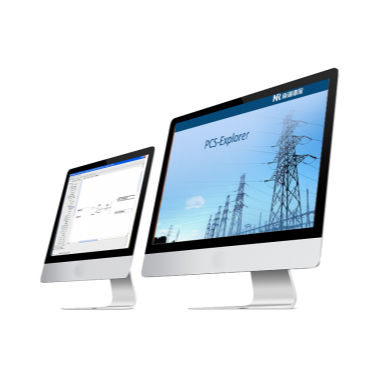

管理软件 PCS-Explorer

配置试运行电网

概述
PCS-Explorer 是用于 PCS 系列设备 IED 配置与调试的调试与投运软件。提供基于模板的可视化输入/输出与参数配置，支持离线工程准备和在线投运调试。

功能

• 变电站内所有设备的集中配置管理
• 基于模板驱动创建设备，支持驱动导入与升级
• 离线配置硬件、LCD 与参数组
• 可视化设备配置：启用/禁用保护与逻辑功能，信号映射
• 在线调试与下载：压缩驱动包并下发到设备
• 多用户权限管理与用户级别 HMI 配置
• 支持俄语界面

在线调试
支持对已连接设备进行在线检查与交互式调试，以验证下载后的运行状态。

• IEC103Tool：基于 IEC 60870-5-103 的通信监控，可查看设备实时状态
• 可视化调试：编辑/在线两种模式，双击连线可上传并显示运行值；支持批量调试
• 设备诊断：发送诊断命令并接收状态报告
• 在线虚拟 LCD 调试：虚拟 LCD 重现面板操作，便于浏览、检索与设置模拟量/状态量、设置、报表与指示灯

IEC103Tool 功能

• 查看设备实时信息：基本信息、采样值、状态、报表与设置
• 将基本信息、状态或测量值保存到本地
• 显示、刷新、导出与删除设备报表
• 自动打开波形分析软件并上传波形文件
• 修改、下载、打印、导出与导入设置
• 管理设置下载密码与远程控制功能
• 二进制输出测试、信号复位与时间同步

离线设置配置
提供完整的离线设置组与设置文件管理，用于工程准备与校核。

• 活动设置组选择：Global + Group1–Group30（运行时仅一组激活）
• 设置配置：全局设置（系统、逻辑链路、通信参数）与组设置（主要为保护设置）
• 设置文件操作：打印/预览、导入/导出
• 设置下载：直接下载至设备；下载成功后设备重启以生效设置
• 设置上传：从设备读取设置并与工程配置比较/应用

设备设置
用于管理设备元数据、硬件模块、LCD 及协议属性的工具集合。

• 设备信息：编辑工程名称、用户文件版本、修改时间
• 硬件配置：配置槽位号、模块名称、模块类型与描述
• MOT（Market Ordering Table）配置：选择程序语言、通信协议、软/硬件版本；可导出为 Excel
• 功能与功能组配置：启用/禁用设备功能并配置功能组
• 信号分组：重定义用户信号名称（UserDefine 组可编辑）
• LCD 配置：支持 320×240 与 240×128 分辨率，导入 LCD 图形并编辑，配置七个功能键快捷键
• IEC61850 配置：编辑 IED、AccessPoint 与 LDevice 属性以用于 IEC61850 通信映射
• 用户配置导入与驱动升级：从其他文件或运行设备导入驱动文件（离线/在线），在不改变当前配置的情况下更新驱动

其它协议与工具
提供与测试工具及 SCADA 集成的额外协议支持与实用工具。

• DNP3 协议配置：在设备支持 DNP 3.0 时配置 DNP 通信映射并导入/导出/下载/上传 DNP 文件
• RIO 导出：从离线配置或在线设备导出 RIO（Omicron Relay Interchange），供 OMICRON 测试器使用（目前对 PCS-902 与 PCS-931 的距保护函数支持 RIO 导出）
• 通信信息导出：导出 IEC61850 数据集信号、遥控信号与 DNP 通信映射信号
• 批量操作与多用户工作流支持

技术规格

• 支持的通信协议：IEC 60870-5-103 (IEC103Tool)、IEC 61850、DNP 3.0（如设备支持）
• 虚拟 LCD 可重现常规面板操作，便于无 LCD 设备浏览与设置
• 预设 LCD 分辨率：320×240 和 240×128
• 活动设置组：Global + Group1–Group30（一次仅一组激活）
• 批量在线调试：单窗口最多同时调试 20 个信号
• 特定功能支持 RIO 导出（PCS-902、PCS-931 距离保护）
• MOT 可导出为 Excel，支持驱动包压缩并下载至 PCS 设备
• 支持多用户权限和用户级 HMI 配置
• 支持俄语界面
