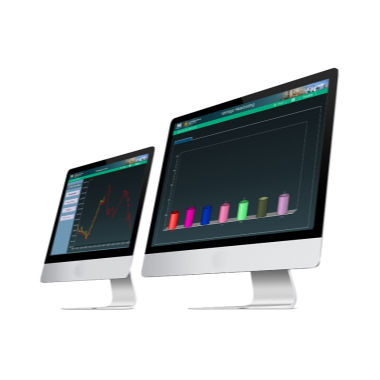

发电站管理系统 PCS-9000

概述
PCS-9000 Distribution Management System (DMS) 是面向配电控制中心的软硬件一体化解决方案。该系统以SCADA为基础数据、以GIS为可视化平台，集中实现配电网的实时监测、控制、分析与运行优化。

供应商能力
NR 提供从配电网自动化规划、系统设计、软硬件安装、调试到项目管理、工程、维护与售后支持的全套服务，且可根据运营方需求与当地法规进行定制化交付。

标准与架构
PCS-9000 DMS 设计遵循 IEC 61970 与 IEC 61968 标准。系统提供统一环境以支持调度自动化，将强大的运行与服务与实时管理系统融合，采用面向服务的架构。

SCADA
SCADA 子系统为 DMS 的基础，负责配电设备（馈线、断路器、环网单元、开关站、配电变压器等）的实时监控与控制。提供功能包括：

• 数据采集
• 数据处理
• 控制与调节
• 事件序列 (SOE)
• 实时数据计算与统计评估
• 网络拓扑
• 历史数据
• 设备管理
• 班次交接管理
• 时钟同步
• 权限管理

网络分析与优化 (NAO)
NAO 基于配电网络拓扑与 CIM 兼容模型提供网络建模与复杂分析优化功能。主要功能包括：

• 网络建模
• 拓扑分析
• 故障定位、孤立与系统恢复 (FLISR)
• 状态估计 (SE)
• 潮流计算
• 短路分析 (SCA)
• 自动 Volt-VAR 控制 (AVC)
• 馈线最优重构
• 负荷预测 (LF)
• 负荷管理
• 动态着色

停电管理系统 (OMS)
OMS 旨在实现基于工单和工作流引擎的无纸化停电运维管理，降低工作强度并提升效率与质量。主要功能包括：

• 工作流管理
• 工单定制管理
• 操作规则定制管理
• 工单权限与操作配置管理
• 停电维护请求管理
• 停电计划管理
• 停电分析与指标
• 供电保障请求管理
• 应急管理
• 队伍与资源管理
• OMS 与 SCADA 交互服务
• 班次管理
• 调度日志管理

故障报修管理系统
该客户信息系统用于处理与分析用户故障报修，客户服务代表可登记/处理来电并检索客户信息。可获取数据包括：

• 电网设备的拓扑模型数据
• 实时 SCADA 数据
• 自动抄表 (AMR) 系统数据
• 历史故障报修数据
• 设备故障历史记录
• 设备参数

调度员培训模拟器 (DTS)
DTS 用于调度员培训考试、抗故障演练与运行分析，可在与实际控制中心相同环境中模拟正常、故障、故障定位与恢复过程，且不干扰实时 SCADA。功能包括：

• 配电系统仿真
• 配电操作员培训
• 抗故障演练
• 停电与恢复培训
• 运行分析与验证

企业服务总线 (ESB)
ESB 用于不同系统间的集成。PCS-9000 ESB 为事件驱动、支持 XML 消息引擎，提供灵活的软件架构与统一编码以实现信息交换与服务共享。提供的服务包括：

• 同步消息服务
• 异步消息服务
• 点对点消息服务
• 发布/订阅消息服务

馈线自动化 (FA)
FA 技术基于设备间的内部关系实现快速且多样的实时拓扑计算，以支持自动化切换与保护协同。

技术规格

• 型号：PCS-9000 Distribution Management System
• 用于：配电控制中心与配电网自动化
• 标准：符合 IEC 61970 与 IEC 61968
• 数据源：以 SCADA 为基础数据，GIS 作为显示平台
• 能力：实时管理、集成调度自动化与实用分析
• 模块：SCADA、NAO、OMS、Trouble Call Management、DTS、ESB、FA
• ESB：事件驱动，支持 XML 消息引擎与多种消息模式
• 支持：网络建模、SE、FLISR、潮流、SCA、AVC
• 运行支持：停电/工作流管理、队伍/资源管理、调度日志管理
