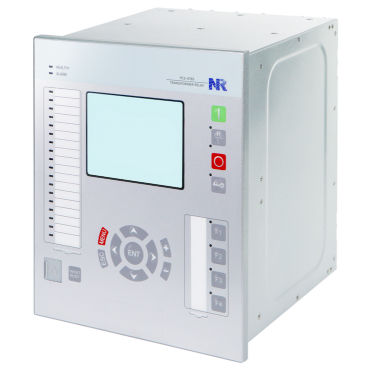

过压保护继电器 PCS-978S

欠压过载电流差动

产品概述
PCS-978S变压器继电器为双绕组、三绕组变压器、自动变压器和并联电抗器提供快速且选择性的保护、控制与监测。所有变压器保护功能可由用户配置。设备集成故障诊断、扰动/事件记录及丰富的通信接口，适用于传统和数字变电站应用。

保护功能

• 变压器差动保护 (87T)
• 冲击电流阻动
• CT饱和阻动
• 过励磁阻动
• CT回路故障阻动
• 幅值补偿
• 相角补偿
• 限制接地故障保护 (64REF)
• 绕组差动保护 (87W)
• 电抗器差动保护 (87R)
• 电抗器线间故障保护 (21IT)
• 相间四区距离保护 (21T)
• 相地四区距离保护 (21T)
• 过励磁保护 (24)
• 相过流保护 (67P, 50/51P)
• 接地故障保护 (67G, 50/51G)
• 负序过流保护 (67Q, 50/51Q)
• 热过载保护 (49)
• 断路器失灵保护 (50BF)
• 相欠压保护 (27P)
• 相过压保护 (59P)
• 零序过压保护 (59G)
• 过频保护 (81O)
• 欠频保护 (81U)

控制功能

• 开关设备控制
• 双点状态合成
• 远方/就地控制模式切换
• 控制互锁逻辑
• 直接控制
• 带电压选择的闭合同步检查
• 开关设备动作计数
• 抽头位置指示与控制
• 自动电压调节 (90V)
• 并联电压调节 (PVR)

监控功能

• CT回路故障监控 (CTS)
• VT回路故障监控 (VTS)
• 跳闸回路监控 (TCS)
• 自检
• 强大的故障记录（缓冲区可达10,000采样点，采样率1.2或9.6 kHz）
• 事件记录器：1024条扰动记录、1024条二进制事件、1024条监控事件、256条控制日志、1024条设备日志
• 扰动记录器：64条含波形的扰动记录（COMTRADE兼容）
• 显示中的一次图表示

测量与计量

• 测量量：U、I、P、Q、S、功率因数、频率
• 正序、负序与零序分量
• 最多至15次谐波
• 能量计量：有功与无功，进/出口
• 用于传感器的直流模拟输入（0–20 mA 或 0–±10 V）

通信

• 支持协议：Modbus、DNP3.0、IEC 60870-5-103、IEC 61850 Ed.1 & Ed.2、IEC 61850 MMS Server、IEC 61850-8-1 GOOSE、IEC 61850-9-2LE SV、IEC 62439 PRP、IEC 62439 HSR、IEEE 802.1w RSTP
• 最多四个10Base-T/100Base-TX铜缆以太网端口
• 最多十四个100Base-FX光纤以太网端口
• 最多四个1000Base-SX光纤以太网端口
• 两个RS-485串行端口（第二个可配置为打印机用RS-232）
• 一个用于时钟同步的RS-485/TTL串口
• 一个用于时钟同步的BNC口
• 一个用于时钟同步的ST接口
• 两个RJ45调试端口（前/后）

技术规格

• 适用对象：双绕组、三绕组变压器、自动变压器和并联电抗器
• 支持 IEC 61850 第1版与第2版，并提供 GOOSE 与 SV 接口
• 过程层网络：点对点 (P2P)、单网络模式和双网络模式
• 站控层网络：MMS 消息和过程层 GOOSE 处理
• 集成故障诊断以及扰动/事件记录
• 故障记录缓冲区：最多10,000采样点（1.2 kHz 或 9.6 kHz）
• 事件记录容量如上所示
• 扰动记录器：64条记录，含COMTRADE格式波形文件
• 能量计量：有功/无功进出计量
• 模拟输入：传感器用直流输入 0–20 mA 或 0–±10 V
• 支持广泛协议包括 Modbus、DNP3.0、IEC 60870-5-103、IEC 61850 系列、PRP/HSR 与 RSTP
• 多种铜缆与光纤以太网端口及串口/时钟同步接口
