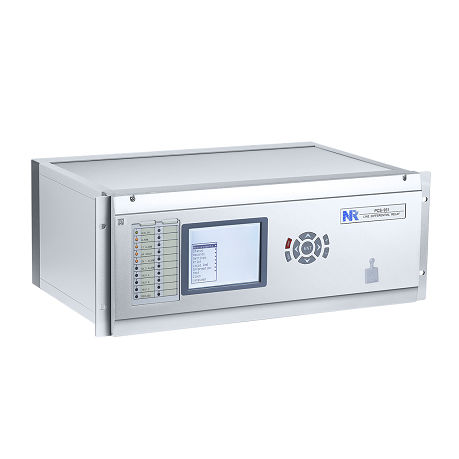

距离保护继电器 PCS-931

传输线IEC差动

概述
PCS-931 线路保护继电器为架空线与地下电缆提供差动与距离一体化保护。设备将相分离差动（含 DPFC）、多区距元件与纵差/光纤配合的联动方案集成，适配多种输电线运行工况。

保护与控制

• 相分离 DPFC 差动保护（87L）及相/中性差动保护
• 多区距保护（相对相与相对地各五区）及高速 DPFC 距离元件（21P/21G/21D）
• 距离与方向性接地保护的纵差/光纤方案（可选单/双通道）
• 断路器失灵保护（单/双断路器），双断路器自动重合闸，单极/三极跳闸支持
• 电力摆动阻塞、失步保护、投入故障（SOTF）逻辑、断线及死区保护
• 过/欠压、过/欠频、负序与热过载保护等

监测与测量

• 故障相选择与并行线补偿的故障定位
• 能量计量（有功/无功，进/出网）
• CT/VT 监测与自动漂移校正、频率跟踪
• 事件与故障记录（COMTRADE 兼容）、完整的日志与自检诊断

通信

• 支持 IEC 61850：IEC 61850-8-1（MMS/GOOSE）与 IEC 61850-9-2（采样值）
• 多以太网端口（10/100 铜缆，选配 100Base-FX 光口）与串口（RS-485/RS-232）；支持 DNP3 与 IEC 60870-5-103
• 可选单/双光纤纵差通道（G.703、C37.94），及可选 SV/GOOSE 光模块

用户界面

• 前置大尺寸 LCD 与 9 键键盘的 HMI；前置 RJ-45 端口用于测试与参数设置
• 后置 RS-232/RS-485（打印机）及时钟同步端口
• 时钟同步：IRIG-B、SNTP、PPS、PPM、IEEE 1588
• 辅助软件：PCS-Explorer

技术规格

• 型号：PCS-931
• 适用场景：架空线与地下电缆；串联补偿、双回路、高负荷、弱电源、短/长线路等
• 纵差通道：可选单/双光纤（G.703、C37.94）
• 以太网：最多四个 10Base-T/100Base-TX 铜口，最多两个 100Base-FX 光口
• 记录能力：事件与故障记录（COMTRADE），丰富的日志存储
• 保护功能：差动（87L）、距离（21P/21G/21D）、过流、接地、断路器失灵、失步、自动重合闸等
