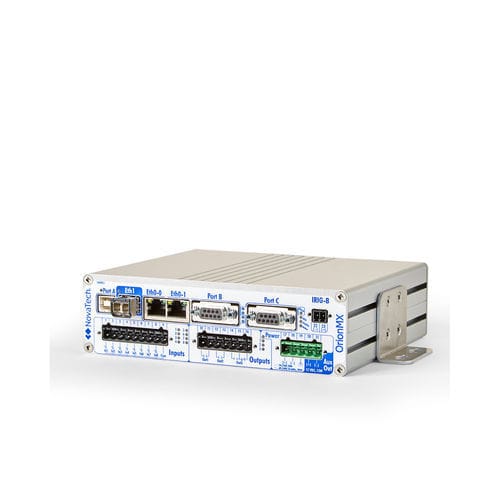

电流测量模块 OrionMX

AC 电流

OrionMX 可使用两种新型交流测量卡： - 交流电表扩展卡 (M1) - 提供来自总线 1 的全套精确交流电测量。它还提供来自第二条总线的 A、B 和 C 相电压，用于信号源传输和同步校验应用。 - 交流辅助仪表扩展卡 (C1) - 可连接至交流 M1 仪表卡，并提供额外的交流测量，包括来自 2 号线（A、B、C 和 N）的四个分芯电流输入、用于测量 1 号线中性点的一个分芯电流输入以及用于同步校验应用的一个输出。 如果将上述两块卡都添加到 OrionMX 中，OrionMX 就能提供一整套交流测量功能，以支持监控和信号源传输应用。M1 和 C1 卡都配置了 NCD，需要使用计划于 2024 年第一季度发布的 Distro 10.2。 非侵入式安装 两种交流电表卡都接受来自分芯辅助 CT 的电流输入。分芯辅助 CT 将 CT 电路中的 5A 标称电流转换为 5mA (1000/1)。这种非侵入式方法可在不停电的情况下加快安装速度。Bitronics 分芯 CT 的精度与传统的硬接线 CT 输入相同。
