涡流流量限制器

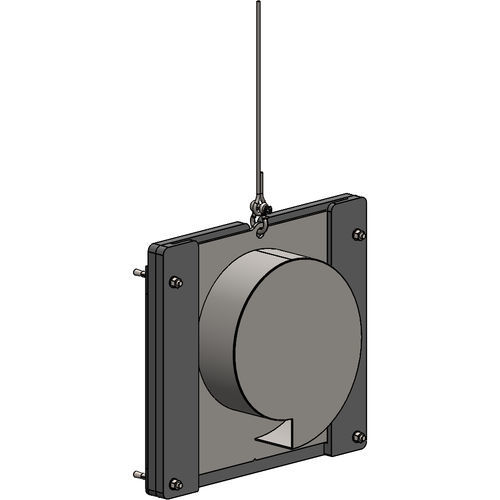

涡流效应限流器或涡流限流器安装在控制结构的出口处，位于滞留侧。它根据上游的最大水头来限制流出量。 其通道截面至少比喷嘴孔大三倍。因此，涡流效应限流器可降低水箱出口堵塞的风险。由于限流器没有移动装置，因此维护工作非常简单。 VORTEX 限流器有两种配置： - 固定式，直接安装在混凝土墙上； - 可拆卸式，安装在滑轨上，可使用吊索从表面拆卸下来。 涡流限制器需要增加上游负载才能工作。当限制器完全浸入水中时，涡流（即漩涡）就会形成。 由于静水压力的作用，水开始在限制器腔体内旋转。水流的速度加上限流器的涡旋形状，导致污水在出口管的外围流动。在限流器的中心形成一个空气锥。 正是这个空气锥实现了流量限制，同时保持了较大的通道截面：比喷嘴大三倍以上。
