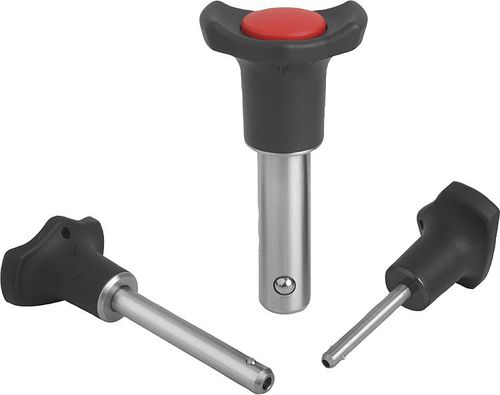

按钮式快卸销 03193
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 按钮式
产品介绍
球自动上锁的锁钉
材料：热塑性塑料的夹子和的按钮。
金属零件不锈钢。
版本：夹子黑色。
按钮交通红色。
明亮钢的零件。
注：球锁钉为快和容易紧固和加入零件和制件使用。
两个球通过按按钮解开，并且别针可以滑倒入在制件的孔。发布按钮锁球和巩固连接。
形式A适用于需要高需求和精确度的应用。
剪切力双剪(f) = S·最大τ aB。
特点：
形式A：
Pin地面，金属衣领，强轴向撤退力量
形式B：
Pin h9，塑料衣领，低轴向撤退力量
辅助部件：安全螺旋缆绳03199-10200
保留与圈03199-的缆绳….
钥匙圈03199-15/19/23
球锁钉的03197轴衬….
画的参考：
1) 金属衣领
2) 塑料衣领
---
