同心度测试设备 AccuScan Pro series

自动智能用于电缆

概述

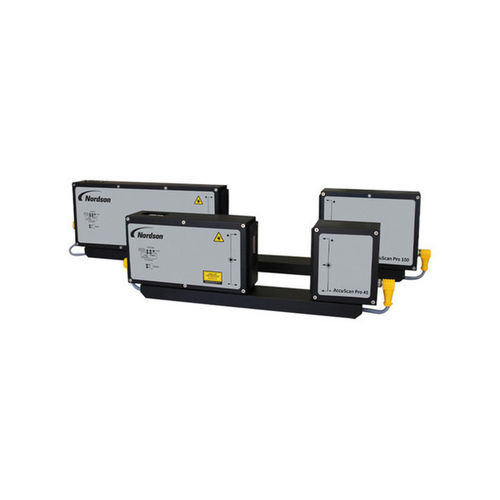

基于经验证的光学引擎和电子平台，AccuScan Pro 是一款紧凑的单轴激光外径测量仪，适用于线材、电缆、管材、软管及其它圆形、平板或特殊型材产品。可用于在线实时直径控制或作为离线独立测量设备。该测量仪可测量最大直径至100 mm（3.94 in），并可堆叠以覆盖更大直径。设计旨在在工业环境中提供高精度测量并降低维护需求。

特性与优势

• 无论产品在测量通道内的定位如何均能实现高精度测量。
• 专用光学设计与校准方法以实现稳定的测量精度。
• 导轨式设计允许发射与接收头之间灵活调整间距。
• 可选气体清洗系统保持光学窗口清洁，降低维护频率。
• 支持 RS-232 与 Ethernet 的灵活通信，便于流程集成。
• 可选超高亮度显示屏与操作界面，便于配置与查看测量数据。
• 彩色 LED 状态指示便于快速监控设备运行与通信状态。
• IP65 防护等级的坚固外壳。

两种型号可选
型号 | AccuScan Pro 45 mm | AccuScan Pro 100 mm
OD 范围 | 0.13 – 45 mm (0.005 – 1.77 in) | 0.2 – 100 mm (0.008 – 3.94 in)
通道尺寸 | 52 mm (2.05 in) | 106 mm (4.17 in)
精度 | ±0.001 mm (45 mm 型号) | ±0.002 mm (100 mm 型号)
分辨率 | 0.00001 mm (两款) | 0.00001 mm (两款)
扫描速率 | 1200 scans/sec | 1200 scans/sec

可选项与应用说明

• MultiScan 选项支持多股线材的 100% 在线检测，可同时精确测量最多 12 根线径，检测缺股或断股。
• 可选单次扫描缺陷检测，用于检测凸起和缩颈（视应用而定）。
• 测量仪可堆叠（两台或更多）以扩展可测直径范围。
• 适用于线束、橡胶和塑料软管、塑料管材、棒材、线材与电缆以及其他挤出或拉制产品。

规格 / 技术参数

• 型号：AccuScan Pro 45 mm；AccuScan Pro 100 mm。
• OD 测量范围：0.13–45 mm（45 mm 型号）；0.2–100 mm（100 mm 型号）。
• 通道尺寸：52 mm（45 mm 型号）；106 mm（100 mm 型号）。
• 精度：±0.001 mm（45 mm）；±0.002 mm（100 mm）。
• 分辨率：0.00001 mm（0.0000004 in）。
• 扫描速率：1200 scans/sec。
• 可选项：MultiScan 多股检测软件、单次扫描凸起/缩颈检测、超高亮度显示、气体清洗。
• 通信：RS-232、Ethernet 及其它协议支持，便于集成。
• 防护等级：IP65。
• 典型应用：线材、电缆、管材、软管、棒材、挤出与拉制工艺。
