可视化软件 DataFusion

监控数据采集和分析数据采集

概述
DataFusion 收集来自薄膜挤出、涂布和层压生产线的厚度、重量、含水量和涂层重量测量值，并将测量数据传输到 SQL 数据库以便存储与分析。测量可为定点或扫描模式。实时与历史可视化使用户能够快速评估产品质量并对工艺变量进行关联分析，从而加速决策并提升生产效率。

特点 & 优点

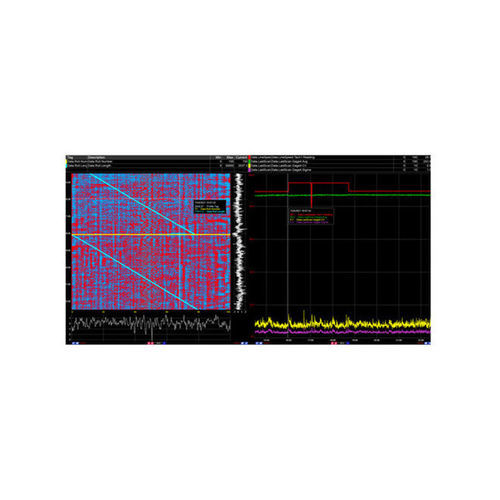

• 2D 剖面与趋势热图，用于空间与时间分析
• 剖面扫描显示，支持叠加与对比
• 拖放式界面与右键菜单，提升操作效率
• 时间轴拖动与时间同步的多趋势模板
• 趋势追踪无限制，显示选项可定制

支持的传感器

• FilmPro（红外测厚仪）
• Series 9（湿度与涂层重量测量）
• GBS（伽马测厚仪）
• Photon（电极涂层重量测量）
• OptiMike（光学测厚仪）
• 003 系列容积计量阀及其他 Nordson 测量设备

集成与数据处理
DataFusion 将测量数据传输至 SQL 数据库，支持定点和扫描数据输入，并提供同步的多维可视化及可导出的历史数据集以用于报表与分析。模块化架构便于在多条生产线和多站点间进行可扩展部署，并简化与过程控制系统的集成。

特征 / 技术规格

• 数据类型：厚度、重量、含水量、涂层重量
• 测量模式：定点测量与扫描测量
• 数据库：SQL（测量数据存储并可查询）
• 可视化：实时与历史；2D 热图；剖面扫描显示；多趋势模板；无限追踪
• 用户界面：模块化、直观、拖放、右键菜单、时间轴交互
• 可扩展性：模块化架构便于扩展至多线/多站点
• 兼容性：可与 Nordson 测量传感器及第三方数据源集成
