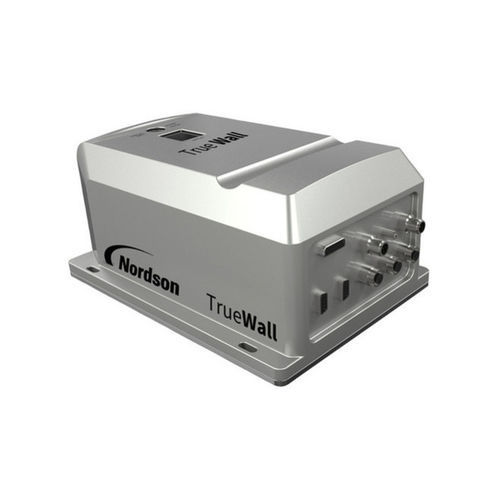

同心度测试设备 TrueWall series

自动用于电缆用于管道

概述
TrueWall 是用于圆形产品的连续超声波壁厚与同心度测量的测量仪。多款机型覆盖宽阔的外径范围，并支持多层区分与薄壁测量，适用于管材、软管、管道、绝缘电线与电缆等制造商的在线检测需求。

特点 & 优势

• 自动测量 — 无需操作员输入即可测量壁厚，实现稳定的在线检验。
• Snap 自动配置与校准 — 完全自动的安装与校准，加快换线速率。
• 多层与薄壁能力 — 可区分至多4层，并通过薄壁算法测量极薄壁厚。
• 紧凑安装 — 测量头可安装于槽内，或通过密封隔膜用于外部安装，节省空间。
• 工业4.0就绪 — 嵌入式Web服务器、以太网、编码器输入及I/O接口，便于生产线集成。

机型与主要范围
测量型号: TrueWall 1012 | TrueWall 1025 | TrueWall 1040 | TrueWall 1063
外径范围: 0.25–12 mm | 2.5–25 mm | 4–40 mm | 7.5–63 mm
最小壁厚（示例）: 10 MHz: 0.254 mm；20 MHz: 0.127 mm；薄壁选项（20 MHz）: 0.025 mm（适用机型）。
传感器配置: 视型号而定（4、6、8）；频率: 1 MHz、2.25 MHz、5 MHz、10 MHz、20 MHz（依型号选择）。

高速容差检查
系统可实现约每秒 10,000 次壁厚测量的处理（取决于厚度与配置），并将每次传感器扫描与设定的容差进行比较，以检测各层的短期壁厚变化。

多点壁厚与同心度测量
4 至 8 个可调传感器环绕产品，评估关键位置，提供快速且精确的周向壁厚与同心度测量。

多层与薄壁测量能力
高级测量灵敏度与算法可区分多达 4 层，并在可选传感器频率下准确测量极薄壁厚。

嵌入式 Web 服务器
本地 Web 界面用于系统设置、容差配置、配方管理与诊断。主要功能包括：

• 显示居中、壁厚、偏心率与直径。
• 集成外部激光 OD 测量。
• 支持线速（编码器/LaserSpeed）与离散 I/O。
• 配方与设置配置以及内部诊断；提供多语言 UI。

OD 超声波测量选项
OD 超声波选件利用优化的传感器回波提供高精度外径信息，在很多情况下可作为激光 OD 扫描的经济替代方案。

槽外（自灌水）测量
对于需要在冷却槽外进行测量的应用，TrueWall 可以配置为自灌水测量仪，配备密封防水隔膜组件以在槽外进行浸水测量。

建议的工艺线增配

• LaserSpeed Pro — 长度与速度测量仪。
• AccuScan 5000 — 双轴直径测量仪。
• AccuScan 6000 — 四轴直径测量仪。
• AccuScan Pro — 单轴直径测量仪。
• BenchMike Pro — 样品检验千分尺。
• Smart Temp — 工艺预热器。

技术规格

• 产品系列：TrueWall（型号：1012、1025、1040、1063）。
• 测量速率：高达约 10,000 次壁厚测量/秒（取决于材料厚度与配置）。
• 层测量：最多 4 层；薄壁算法在适用条件下可测至 25 µm（0.001 in），适用于直径最小约 250 µm 的产品。
• 外径范围（按型号）：1012 = 0.25–12 mm；1025 = 2.5–25 mm；1040 = 4–40 mm；1063 = 7.5–63 mm。
• 传感器数量与频率：视型号而定（4/6/8）；频率范围 1–20 MHz，视选项而定。
• 测量模式/选项：多点壁厚测量、同心度、OD 超声波选件、直径/椭圆度、高速容差检查、自灌水配置。
• 连接性：嵌入式 Web 服务器、以太网、编码器/线速输入、离散 I/O、配方/配置与诊断。
• 安装：紧凑型测量头用于槽内安装，或密封隔膜用于槽外安装。
