雷达流量计 NivuFlow 7550

用于水废水墙面式

概述
NivuFlow 7550 是一款用于半满流管道、明渠及地表水的混合流量测量系统。其将非接触雷达表面速度测量与侧向超声轮廓扫描相结合，可在复杂工况下提供可靠的流量结果。

主要特点

• 通过雷达与超声交叉相关实现冗余流量测量
• 非接触雷达表面速度测量，维护量低
• 侧向超声速度轮廓传感器，适用于溢流及长期测量
• 独立双技术提高测量精度与可靠性
• 所有传感器安装于沉积区上方，减少污染
• 测量不受波浪、恶劣天气及低流量影响
• 自学习系统，内置动态水力模型
• 支持物联网，具备全球4G连通性和现代通信选项

混合式流量测量
雷达与超声交叉相关的组合使 NivuFlow 7550 适用于单一技术难以胜任的测点。双重测量可确保测量连续性并对结果进行校核。

非接触雷达测量
雷达传感器可非接触测量表面速度，且维护需求低。即使在高速流动和浅流条件下亦能可靠工作。针对不同渠道形状和水位的动态水力模型可将表面速度精确换算为实际流量。

超声测量作为溢流传感器
超声交叉相关传感器适用于雷达受限的溢流和高沉积场景。它测量速度剖面并检测底部沉积，精确确定流量并为雷达测量提供支持。

超声测量作为冗余测量
超声传感器可作为长期冗余测量安装。侧壁安装在沉积上方可降低污堵。跨渠宽的局部速度检测可生成准确的流速剖面，并由预置水力模型支撑。

安装与操作

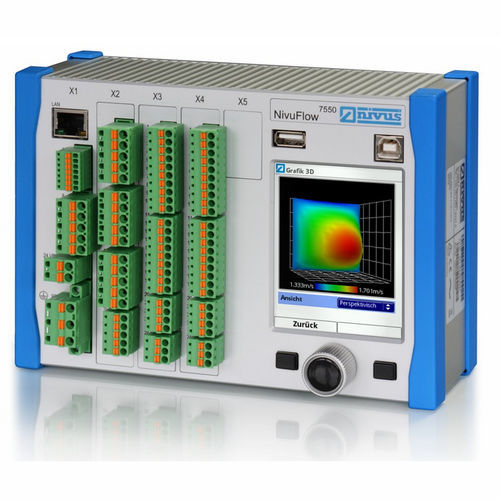

紧凑型变送器支持导轨安装，便于在控制柜内节省空间。可选现场外壳提供 IP68 防护以适应恶劣环境。大型图形显示器便于快速调试。变送器软件提供扩展诊断功能，并支持通过标准协议集成至 SCADA/过程控制系统。

典型应用

• 溢流/蓄水条件下的连续可靠流量测量
• 溢流条件下通过超声高度/剖面检测沉积
• 高污泥负荷及沉积的测点
• 存在漂石/碎屑的测点
• 渠内安装选项受限的场所
• 浅流且高速流动条件下的可靠流量计量

技术参数（摘要）

• 电源：100–240 V AC（+10% / -15%），47–63 Hz 或 9–36 V DC
• 功耗：14 VA（典型）
• 外壳材料：铝和塑料（变送器）；塑料（现场外壳）
• 防护等级：标准 IP20；可选现场外壳时为 IP68
• 工作温度：−20 °C 至 +70 °C
• 最大湿度：80% 非凝结
• 显示：240 x 320 像素，65,536 色
• 用户界面：旋转按压旋钮，2 个功能键；多语言菜单
• 连接：带弹簧夹端子的插头
• 输入：最多 7 x 4–20 mA；最多 4 x RS‑485
• 输出：最多 4 x 0/4–20 mA；最多 5 x 继电器（SPDT）
• 数据存储：内置 2.0 GB，可扩展；面板前端 USB 读出
• 可选通信：Modbus、HART®
• 测量不确定度（流量 Q）：典型 ±5%；参考条件下 ±2%
• 测量原理：雷达与超声交叉相关组合
