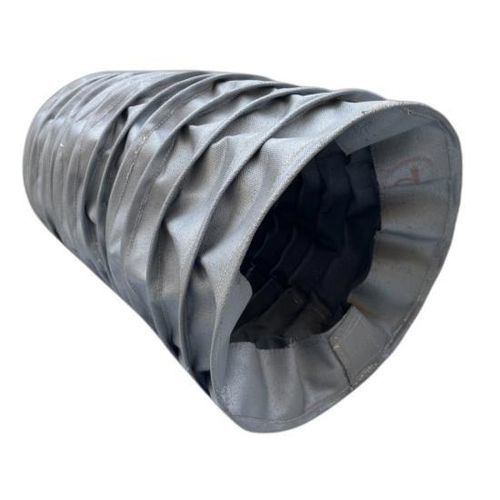

圆形波纹管 BSTFLEX

PTFE涂层帆布镀铝玻璃纤维布

产品概述
BSTFLEX 缝制线支撑波纹罩为大直径、长行程和苛刻工业应用提供定制的柔性防护罩。内部线支撑框架在伸长和压缩过程中保持每个波纹的几何形状，减少织物下垂，确保在重复运动时的稳定性。

典型用途
这些线增强织物波纹罩可保护液压缸、轴、执行器、伸缩机构及其它运动部件，免受粉尘、金属屑、磨损、油、冷却液、火花和辐射热的影响。

定制选项
可按内径、外径、压缩长度、伸长长度、行程、线间距、织物材质和安装形式定制。常见织物选项包括涂层尼龙、硅胶涂覆玻璃纤维、PTFE涂覆玻璃纤维、铝化玻璃纤维及其它高温工程织物。

线支撑结构
内部线框成型并稳定每个波纹。主要优势：

• 尺寸稳定性提升
• 对大直径部件的支撑更佳
• 减少织物塌陷或下垂
• 适用于长行程和大伸长
• 压缩/伸长比高效
• 可实现灵活的定制几何形状
• 适配高温工程织物

大直径与长行程性能
线支撑设计解决了大直径常见问题，如下垂、折叠不均、扭曲、与运动部件接触和压缩不规则，适用于大型液压缸、立式执行器、提升机构、伸缩系统、工业压力机和重型机械。

材质选项
材质选择取决于工作温度、耐磨性、耐油和耐化学性。常见选项：

• 涂层尼龙 — 适用于一般工业防护的柔性与耐磨性
• 硅胶涂覆玻璃纤维 — 适用于高温及火花暴露环境
• PTFE 涂覆玻璃纤维 — 兼具耐温耐化学性且表面附着性低
• 铝化玻璃纤维 — 用于炉窑或高温设备附近的辐射热反射
• 高温工程织物 — 针对严苛高温和热粒子环境的特殊结构

高温适应性
当耐热织物无法形成刚性自支撑折叠结构时，线支撑可保持波纹罩几何形状。织物、缝纫线、支撑线和安装五金的选择应匹配实际工况，包括辐射热、焊接火花、热颗粒、炉窑或铸造环境等。

机械防护（污染物）
用于保护运动部件免受以下影响：

• 粉尘
• 金属屑与研磨残屑
• 磨料颗粒
• 油与润滑脂
• 冷却液
• 火花与辐射热
• 环境污染

典型受保护组件

• 液压缸活塞杆
• 轴与主轴
• 执行器与导程螺杆
• 滚珠丝杠与直线导轨
• 伸缩机构与大型机械部件

安装选项
可用端部与安装配置包括织物法兰、夹具安装端、加固安装段、金属法兰、金属扣眼、安装板和定制紧固系统。设备难以拆卸时可采用分体或拉链结构。

定制生产所需信息
用于设计和报价定制波纹罩的典型信息：

• 内径
• 最大外径
• 完全压缩长度
• 完全伸长长度
• 所需行程
• 安装尺寸
• 安装方向
• 工作温度
• 环境暴露
• 运动频率
• 设备图纸或照片

技术参数

• 波纹罩类型：缝制线支撑波纹罩
• 形状：圆形 / 圆柱形
• 内径：定制
• 外径：定制
• 伸长长度：定制
• 压缩长度：定制
• 行程：按应用而定
• 线支撑：直径与间距可定制
• 织物材料：按环境选择（涂层尼龙、硅/PTFE/铝化玻璃纤维等）
• 端部结构：法兰、夹具、领圈或定制
• 封闭方式：封闭、拉链、魔术贴或定制
• 生产：原型及OEM批量
