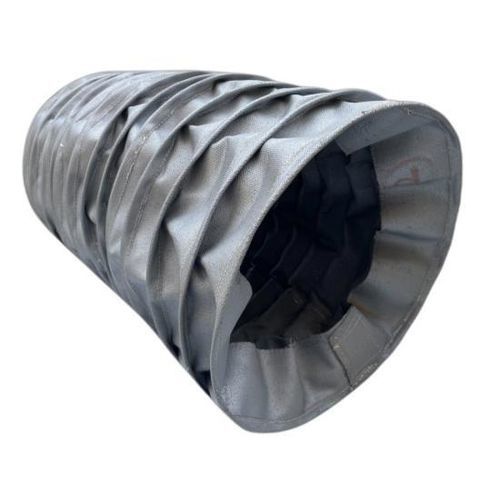

圆形波纹管

圆柱PTFE涂层帆布

产品概述
BSTFLEX 缝制钢丝支撑波纹管为大直径、长行程和苛刻工业应用定制的柔性保护罩。内部钢丝支撑结构可在伸缩过程中保持波纹管轮廓，减少布料下垂，确保反复运动时的稳定性。

适用范围
该类钢丝加固织物波纹管可用于保护液压缸、轴、执行器、伸缩机构及其他活动部件，免受灰尘、金属屑、磨损、油、冷却液、火花和高温等影响。

结构与优势
波纹管由柔性工业织物与内部钢丝支撑系统组合而成。钢丝加固在行程中保持圆形截面，减少塌陷或下垂，并在长行程中提供受控的运动性能。

• 提高尺寸稳定性
• 增强大直径波纹管的支撑力
• 减少织物塌陷或下垂
• 适用于长行程和大伸长长度
• 压缩长与伸长长比率高效
• 可实现灵活的定制几何形状
• 兼容高温技术织物

定制尺寸与选项
每件波纹管可按要求定制内径、外径、压缩长度、伸长长度、行程、钢丝间距、织物材料及安装方式。钢丝直径、支撑间距和折波几何可根据直径、运动频率及所需结构稳定性进行调整。

材料

• 涂层尼龙（通用工业防护：柔韧性、耐磨、防污染）
• 硅胶涂层玻璃纤维（高温应用、耐热与耐火花）
• PTFE 涂层玻璃纤维（耐温、耐化学、减少表面粘附）
• 铝化玻璃纤维（用于炉窑及高温设备的辐射热反射）
• 高温技术织物（用于高温、热粒子及苛刻环境的特殊结构）

大直径与长行程的工程考虑
大直径保护波纹管面临下垂、折叠不均、扭转及与运动部件接触等工程挑战。钢丝支撑结构可有效缓解这些问题，特别适用于重型工业设备和长行程机构。

典型应用

• 大型液压缸
• 大直径轴
• 垂直执行器和升降机构
• 伸缩系统
• 工业压力机和重型机械
• CNC 与机床、滚珠丝杠与导螺杆
• 铸造与炉窑设备
• 自动化与物料搬运系统

安装与端部结构选项
可用端部配置包括织物法兰、夹具安装端、加强安装段、金属法兰、垫圈、安装板及定制紧固系统。对于不易拆卸的设备，可评估分体或带拉链的钢丝支撑结构。

定制生产所需信息
定制制造所需的关键规格包括内径、最大外径、完全压缩长度、完全伸长长度、所需行程、安装尺寸、安装方向、工作温度、环境暴露、运动频率以及设备图纸或照片。

技术参数

• 波纹管类型：缝制钢丝支撑波纹管
• 形状：圆形 / 圆柱形
• 内径：定制
• 外径：定制
• 伸长长度：定制
• 压缩长度：定制
• 行程：按应用而定
• 钢丝支撑：直径与间距可定制
• 织物材料：根据环境选择（涂层尼龙、硅/PTFE 涂层玻璃纤维、铝化玻璃纤维、高温织物）
• 端部结构：法兰、夹紧、夹具或定制
• 闭合方式：封闭、拉链、魔术贴或定制
• 生产：原型与 OEM 数量
