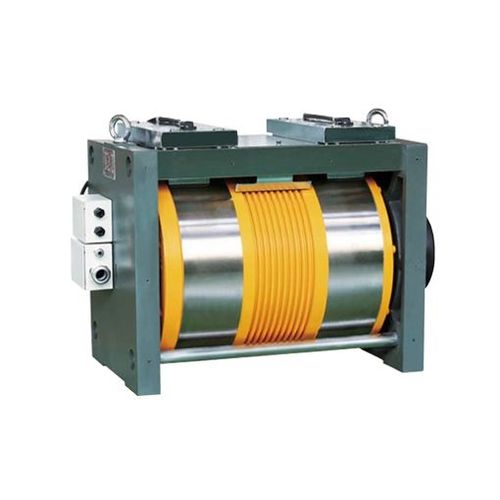

同步电机 Diana series

3相400V永磁

曳引比:1:1、2:1 额定载重:320、400、450、630、 800、 1000、 1250kg 额定梯速:0.63、1、1.6、1.75m/s 最大提升高度:60m 最大轴负荷:3500kg 适配变频器:3相400V级 制动器电压:DC200V、DC110V 电动机极数:20极 Diana系列永磁同步无齿曳引机，采用低速、大力矩的三相永磁同步电动机直接驱动方式。 具有低能耗、低噪音、无污染、少维护等优越性。 采用墙板式支承，由四根可拆卸的拉杆构成承重结构，采用外转子式结构，曳引轮直接加工在转子磁轭上。 推斥式的矩形制动器固定于上部的矩形截面拉杆上，独特的设计使其结构紧凑轻巧。 曳引绳榷既可以布置在中间，也可以布置在一侧。 当曳引绳權布置在曳引轮中间时可以采用双倍绳榷，使曳引轮寿命增加一倍。 可安在井道顶部，也可安装于井道底部，并具有手动盘车功能。
