产品介绍
概述
龙门机器人 + 料架
背面供料
前端供料（轴类）
轴件 — 输送带供料
单层料架
双层料架
多层 / 双层 / 单层 变体（概览）
12工位料架
轴件用链板
圆盘件用链板
技术规格

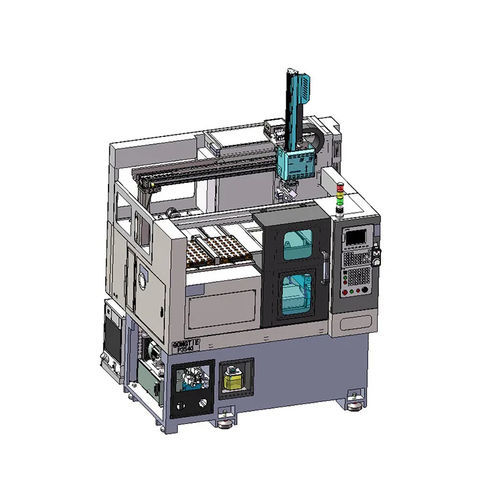

- 用于CNC车床自动化的模块化龙门上料系统，将龙门机器人与多种料架和送料方案结合，用于处理圆盘、异形件和轴类零件，实现自动上下料。
龙门机器人 + 料架
- 加工件：圆盘、异形件。
- 料架尺寸（示例）：250 × 400 mm（配置：典型最多2个料架）。
- 工件上限：直径/长度 ≤ 50 mm。
- 适配CNC机型（示例）：P3538。
背面供料
- 加工件：轴类零件（光轴、螺丝等）。
- 工件布置/容量：B550 — Ø 6–25 mm；长度 100–550 mm；B300 — Ø 6–25 mm；长度 100–300 mm。
- 用途：适用于轴向精度要求较低的轴类零件。
- 适配机型：P3518 / P3538。
前端供料（轴类）
- 加工件：光轴、螺丝等。
- 工件范围：Ø 6–25 mm；长度 80–200 mm。
- 用途：适用于轴向精度要求较高的零件；可集成翻转装置以实现双面加工。
- 适配机型：P3518 / P3538。
轴件 — 输送带供料
- 加工件：光轴、螺丝等轴类零件。
- 工件范围：Ø 6–30 mm；长度 80–300 mm。
- 规格：可配置翻转装置进行双面加工；通过输送带实现连续供料。
- 适配机型：配备龙门机器人的 Gongtie 自动 CNC 机床。
单层料架
- 加工件：圆盘、异形件、带阶轴件。
- 料架尺寸：250 × 400 mm 与 250 × 500 mm（典型最多2个料架）。
- 可选项：可配置翻转装置以实现双面加工。
- 适配机型：配备龙门机器人的 Gongtie 自动 CNC 机床。
双层料架
- 加工件：圆盘、异形件、带阶轴件。
- 料架尺寸：250 × 400 mm 与 250 × 500 mm（典型最多4个料架）。
- 可选项：可配置翻转装置以实现双面加工。
- 适配机型：配备龙门机器人的 Gongtie 自动 CNC 机床。
多层 / 双层 / 单层 变体（概览）
- 多层料架示例：每层 250 × 400 mm；高密度配置可达 12 个料架。
- 双层料架：典型可达 4 个料架。
- 单层料架：典型可达 2 个料架。
- 在需要双面加工时可集成翻转装置。
12工位料架
- 加工件：圆盘。
- 工件范围：夹持直径 30–170 mm；支撑内径 50–220 mm。
- 可选项：可配置翻转装置实现双面加工。
- 适配机型：配备龙门机器人的 Gongtie 自动 CNC 机床。
轴件用链板
- 加工件：带阶的轴件、异形件。
- 工件范围：轴件约 Ø 50 mm，长度可达 300 mm。
- 可选项：可配置翻转装置；通过链板实现连续供料。
- 适配机型：配备龙门机器人的 Gongtie 自动 CNC 机床。
圆盘件用链板
- 加工件：圆盘件。
- 工件范围：Ø 30–130 mm。
- 可选项：可配置翻转装置以实现双面加工。
- 适配机型：配备龙门机器人的 Gongtie 自动 CNC 机床。
技术规格
- 支持的工件类型：圆盘、异形件、轴/轴类零件（光轴、螺丝）、带阶轴。
- 常见料架尺寸：250 × 400 mm；250 × 500 mm。
- 工件直径范围（按方案）：从 6 mm 到约 170 mm（示例：6–25 mm、6–30 mm、30–130 mm、30–170 mm）。
- 工件长度范围（按方案）：示例 80–200 mm、80–300 mm、100–300 mm、100–550 mm 等。
- 料架密度：单层（2 个）、双层（最多 4 个）、多层高密度（最多 12 个或更多，视配置而定）。
- 特殊功能：可选翻转装置以实现双面加工；用于连续供料的输送带和链板方案。
- 典型兼容CNC机型：P3518、P3538 及其他配备龙门机器人的 Gongtie 自动 CNC 机床。
