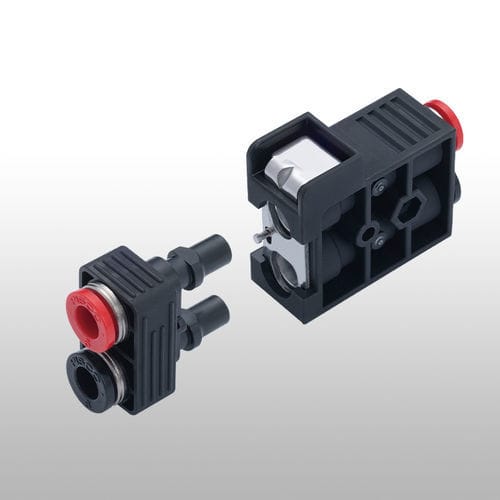

气动耦合器 QWS

公对母模块化

产品概要
单次操作即可（连接/断开）两路回路。

主要特性

• 按动锁板即可轻松分离插头。
• 截止阀：插座在拔出插头时切断气流。
• 插头提供三种出路方向（可选左出或右出；标准方向为插座锁板朝上）。
• 设计防止错误连接：连接需匹配释放环颜色；释放环未正确定位时无法完成连接。

材料

• 树脂：PBT — 用于主要树脂部件，适用于一般环境的标准树脂材料。
• 金属：黄铜（无电解镀镍）— 用于主要金属部件。
• 金属：铝 — 用于主要金属部件。
• 密封橡胶：NBR — 用于密封件，作为密封材料使用，耐臭氧性较差。

规格（表）
介质：空气
使用压力范围：0.1 至 1.0 MPa
使用温度范围：0 至 60°C（禁止冻结）

接口尺寸
管径：φ4、φ6、φ8

结构
模块化插头-插座式联接，插座内置截止阀，并有释放环定位机构以防止误接。主要结构件采用PBT树脂，金属件为黄铜（无电解镀镍）或铝制件。

安全 / 操作注意

• 不要使用机械设备进行插头与插座的（连接/断开）— 可能损坏零件。
• 在加压状态下断开时注意安全；内部压力可能导致插头弹出。
• 将插头完全插入插座直至到位并锁定；连接后适度拉动以确认连接牢固。
• 在（连接/断开）时使用双手操作以保持控制，避免插头意外弹出。
• 在特定条件下（例如低温环境、超低压）可能发生流体泄漏。
• 避免对联接器施加应力（拉、扭、弯）；过大力可能导致泄漏。
• 断开时由于内部压力可能产生“啪”声。

附加技术说明

• 耐久性：标准PISCO推入式接头 — 定位耐久试验：3,000万次循环；滑动动作（动态）试验：500万次循环（PISCO试验条件：以2次/秒的频率施加并释放0.7 MPa）。
• 标准PISCO推入式接头的最大工作压力：1.0 MPa（请检查具体型号规格，因为使用压力可能随温度变化）。
• 与水的兼容性：部分型号在条件允许下可用于水（自来水、纯水、超纯水） — 在最大工作压力范围内控制冲击压力，并在长期用水时考虑使用Insert-ring以防止管材收缩。

技术规格

• 商品名称：Twin Coupling
• 品牌：PISCO
• 介质：Air
• 使用压力范围：0.1 至 1.0 MPa
• 使用温度范围：0 至 60°C（禁止冻结）
• 可用管径：φ4、φ6、φ8
• 主要树脂材料：PBT
• 主要金属材料：黄铜（无电解镀镍）、铝
• 密封材料：NBR
