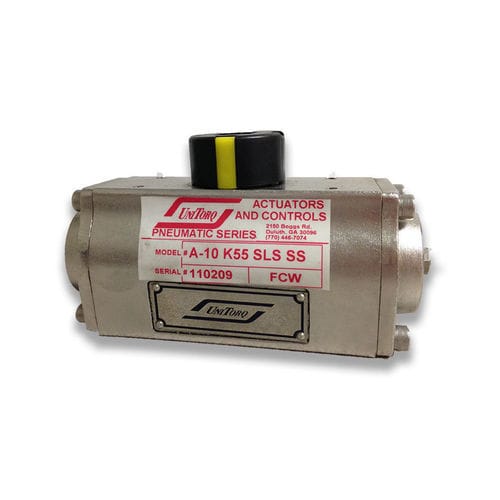

气动阀门执行器 A series

旋转双作用弹簧复位单作用

概述
UniTorq A-Series 气动执行器为苛刻的工业应用设计。执行器采用铸造 304 或 316 不锈钢本体，提供多种尺寸（A10、A30、A73、A148、A295、A470、A586、A1213）。配置包括双作用和弹簧复位型。对于腐蚀性环境，可选配不锈钢电磁阀以组成完整解决方案。

应用 / 环境

• 化工加工与制造
• 沿海及海洋设施
• 食品与饮料生产
• 制药制造及处理苛性物料的设施

性能与扭矩数据
双作用扭矩值在 40、60、80、100 和 120 PSI 供气压力下给出。弹簧复位扭矩值可通过多种弹簧设定获得。

• A10 — 双作用扭矩 (in-lbs) 在 40 / 60 / 80 / 100 / 120 PSI: 74 / 111 / 148 / 184 / 221；弹簧复位扭矩（多种弹簧）: 3, 49, 31, 25, 43, 62, 80, 99, 117, 135, 154, 172, 190
• A30 — 173 / 260 / 347 / 434 / 520；弹簧: 3, 111, 73, 63, 101, 149, 188, 236, 274, 323, 361, 409, 448
• A73 — 376 / 564 / 752 / 940 / 1128；弹簧: 3, 246, 168, 130, 208, 318, 396, 506, 584, 694, 772, 883, 961
• A148 — 803 / 1204 / 1605 / 2007 / 2408；弹簧: 3, 523, 336, 280, 467, 681, 868, 1083, 1269, 1484, 1671, 1885, 2072
• A295 — 1252 / 1878 / 2504 / 3130 / 3756；弹簧: 3, 833, 556, 420, 696, 1046, 1322, 1672, 1948, 2298, 2574, 2924, 3200
• A470 — 2140 / 3211 / 4281 / 5351 / 6421；弹簧: 3, 1370, 911, 771, 1230, 1841, 2300, 2911, 3370, 3981, 4440, 5051, 5510
• A586 — 3262 / 4892 / 6523 / 8154 / 9785；弹簧: 3, 2213, 1483, 1049, 1778, 2680, 3409, 4310, 5040, 5941, 6671, 7572, 8301
• A1213 — 6422 / 9633 / 12844 / 16056 / 19267；弹簧: 3, 3819, 2767, 2603, 3655, 5814, 6866, 9025, 10078, 12236, 13289, 15447, 16500

选项

• 用于恶劣/腐蚀环境的不锈钢电磁阀
• 弹簧复位型号提供多种弹簧设定（K#），以满足起始/结束扭矩要求
• 可根据扭矩和压力规范选择合适型号和尺寸

文档

• UniTorq A-Series (Stainless Steel) (PDF)
• 有关更多工程文献和详细规格，请参阅网站的 Engineering Documents 部分
