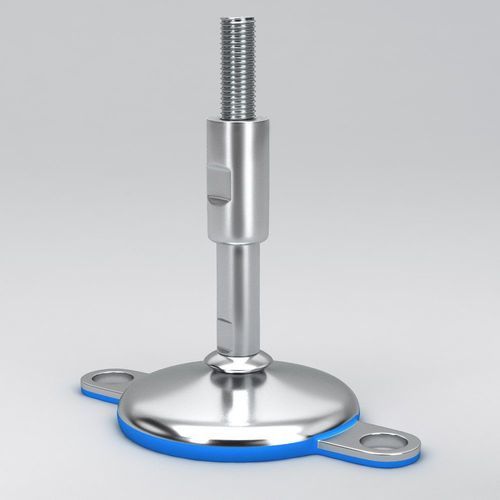

机器脚座 HLF series

设备用用于输送机用于食品机械

产品概述
HLF 系列卫生型调平脚，专为食品、制药和包装等对卫生要求高的场所设计，兼顾设备稳定性与易清洁性。配备两片地面锁定板以实现牢固锚固，且采用保护（密封）主轴套筒，防止污物、湿气和清洗剂进入，从而降低维护频率并延长使用寿命。

特点与优势

• 两片地面锁定板可实现稳固锚固，减少运行中设备的位移和振动。
• 保护型（带套筒/密封）主轴可防止污染物与清洗剂进入螺纹机构。
• 圆润的卫生设计和光滑抛光表面，减少污染物滞留点，便于冲洗清洁。
• 橡胶底座具备减振与防滑功能。
• 可补偿设备或地面最大约 10° 的倾斜。

材料

• 底板：不锈钢 AISI 304 或 AISI 316。
• 主轴：不锈钢 A2-70 或 A4-70。
• 橡胶底座：NBR（丁腈橡胶，CAS 9005-98-5），硫化橡胶，具 FDA 认证（FDA CFR 21 177.2600），并提供批次 ID 以便追溯。
• 所有材料对常见清洗剂、化学品、油脂具有良好耐受性。

尺寸与承载（底座型号）
底座型号 | 底座直径 D | 额定载荷
HLF 62 | 60 mm | 7000 N
HLF 82 | 80 mm | 15000 N
HLF 102 | 100 mm | 20000 N
HLF 122 | 120 mm | 30000 N

EHLF 主轴与套筒直径
M16, M20, M24, M30, M36, M42, M48

主轴长度 (L) 与套筒长度 (H) — 典型组合
L = 135 mm, H = 55 mm — 最小 80 mm 至 最大 120 mm
L = 175 mm, H = 75 mm — 最小 100 mm 至 最大 160 mm
L = 215 mm, H = 95 mm — 最小 120 mm 至 最大 200 mm
L = 255 mm, H = 115 mm — 最小 140 mm 至 最大 240 mm
L = 295 mm, H = 125 mm — 最小 180 mm 至 最大 280 mm

交付选项

• 大批量订单可将底座与主轴分开供货，以提高现场安装的灵活性。
• 可按要求定制螺纹类型与主轴长度（公制、英制螺纹或特殊螺纹，如梯形螺纹）。

适用领域

• 食品加工设备
• 制药生产设备
• 包装机、输送机、混合机及其他需兼顾稳定性与卫生管理的设备

技术参数

• 系列：HLF / EHLF
• 底座直径：60、80、100、120 mm
• 额定载荷：7000 N ～ 30000 N（视底座型号而定）
• 主轴直径：M16–M48
• 主轴/套筒 L/H 组合及可调范围见上表
• 最大坡度补偿：约 10°
• 标准/合规：设计支持 EHEDG 与 3‑A 卫生标准，符合 HACCP 指南要求
• 耐化学性：能抵抗常用清洗剂、油脂和化学品
