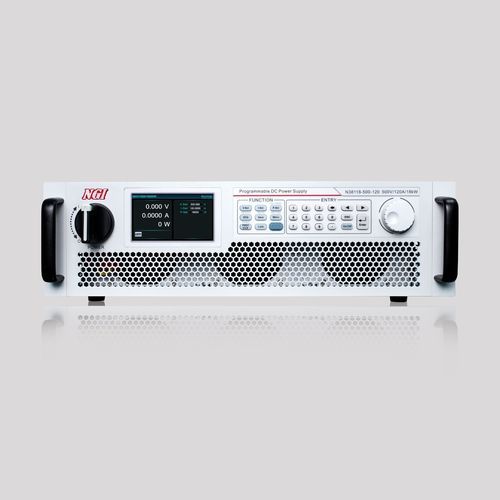

AC/DC开关电源 N38300 series

单输出电流输出可调节

N38300系列电源是一款宽测量范围、高功率密度、可编程控制的大功率直流电源。N38300系列功率密度高，标准19英寸3U机箱功率高达18kW，且电源效率高达93%；测量应用范围宽广，单机功率范围5kW到180kW，电流范围高达5100A及电压范围高达2250V，主从并机扩展功率可达1.8MW。N38300系列直流电源功能完备，支持多种控制方式，内置多种实用功能，是实验室和自动化测试系统中工程师的最佳选择。 产品特点 ■ 支持主从并机，扩展功率可达1.8MW ■ 电压精度：0.05%F.S.；电流精度：0.1%F.S ■ 电压、电流采样率500kHz，分辨率16bits ■ 功率因数0.99，整机效率高达93% ■ CC/CV优先权选择功能 ■ 标配LAN、RS232通讯，选配GPIB、CAN、RS485、USB通讯 ■ 电压、电流上升/下降斜率可设 ■ 恒电压(CV)、恒电流(CC)、恒功率（CP）自动转换模式 ■ 支持内阻模拟、序列功能（SEQ）、电压缓升缓降功能 ■ 过压、过流、过功率、过温、欠压等全方位保护功能 ■ TFT彩色液晶显示屏，中英文菜单界面 ■ 标准19英寸3U/18kW高功率密度机箱 ■ 具备高压隔离数字、模拟，监控接口 功能与优势 宽范围输出设计，一台可当多台使用 N38300系列直流电源输出采用宽范围设计，单台电源可以在额定输出功率下，输出更宽范围的电压和电流，满足工程师对多种电压/电流等级产品测试应用场景,大幅降低实验室或自动化测试系统中电源成本及占用空间。以其中一个型号N38306-300-75为例，电源输出功率为6000W，最大输出电压和输出电流分别达到了300V和75A，使得N38300适用范围比传统电源更广泛。 CC&CV优先权功能 N38300系列具备设置电压环反馈电路优先或电流环反馈电路优先的功能，可以使N38300能针对被测物的特性而采取最优的工作模式进行测试，从而能更好的保护被测试物品。 如图一，当待测组件在测试过程中需要减少电压过冲的情况下，如给低电压处理器或FPGA核心供电时，应使用电压优先模式以便获得快速而又平稳的上升电压。 如图二，当待测组件在测试过程中需要减少电流过冲情况下，或待测组件为低阻抗如在对电池充电场景时，应使用电流优先模式以便获得快速而又平稳的上升电流。
