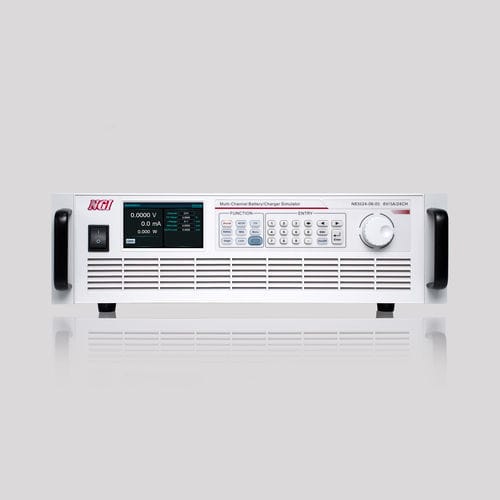

高精度电池模拟器 N83524 series

用于充/放电测试测试仪高性能

N83524系列为一款小功率、多通道、高精度可编程电池模拟器。N83524系列采用双象限设计，电流可充可放，电压精度高达0.6mV，支持μA级电流测量，单机多达24个通道，且通道间相互隔离，方便多通道串联使用，满足BMS测试需求、消费类电子产品ATE测试应用。N83524系列支持本地/远程（LAN/RS232/CAN）控制，通讯响应时间≤10ms，支持电源模式、充电模式、电池模拟、SOC模拟、序列测试、实时曲线等多种测试功能。N83524系列编程软件灵活易用、操作简洁，能满足多通道、多参数、复杂测试环境下测试的需求。 产品特点 ■ 电压范围∶0~6V ■ 电流范围∶±1A/±3A/±5A ■ 电压精度达0.6mV ■ 高集成度，单机24通道，通道间隔离 ■ μs级动态响应，真实模拟电池特性 ■ uA级电流测量精度，自动量程 ■ 电压纹波噪声：≤2mVrms ■ 支持充电模式、电池模拟、序列测试、SOC模拟等多种功能 ■ 4.3英寸高清彩屏，本地/远程控制，专业测试软件 ■ 支持LAN、RS232通讯控制，LAN双接口 ■ 选配NB108系列产品，实现故障模拟、nA级漏电流测量 功能与优势 支持主动/被动均衡测试 N83524采用电流双向设计，每通道均支持最高5A电流输出和吸入，用户可自定义电池充放电模型并通过专用上位机进行实时控制，完全满足BMS主动/被动均衡测试要求。 快速动态响应，低纹波噪声，真实模拟电池特性 N83524系列电源电压纹波噪声小于2mVrms，且具有快速的动态响应能力 10%~90%负载变化时，恢复到原电压-50mV以内的时间<100μs；电压的上升和下降波形高速且无过冲，出色的瞬态响应特性，使得N83524系列电池模拟器可在动态负载条件下提供稳定的输出电压。
