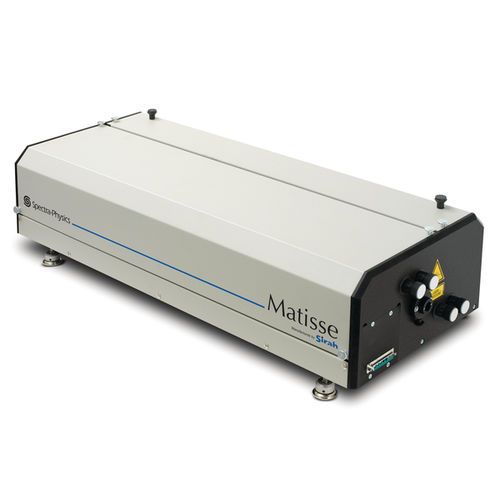

脉冲激光器 Matisse® 2 series
固态染料调谐

脉冲激光器
脉冲激光器
添加到我的收藏夹
添加到产品对比表


产品规格型号

运行方式
脉冲
所用技术
固态, 染料
光谱
调谐
其他特性
密封, 低噪, 高性能, 功率, 单纵模, 掺钛蓝宝石 Ti:saphir
功率

最少: 0.8 W

最多: 6.5 W

波长

最少: 550 nm

最多: 1,020 nm

产品介绍

Spectra-Physics® Matisse™ 2 系列是最先进的单频超稳定窄线宽可调谐环形激光器系列。Matisse 2 系统具有业内最高的输出功率、最窄的外部线宽、最广的调谐范围以及最灵活的架构。 与 Millennia™ eV™ 泵浦激光器结合后,Matisse 2 可产生超过 6.5 W 的输出功率。Matisse 2 可灵活选择钛宝石或染料作为激光增益介质,从而实现史无前例的 >470 nm 调谐,以及从 20 MHz 到 30 kHz 的线宽范围。 • 最高可用输出功率 >7.2 W • 最窄的线宽 <30 kHz rms • 可现场升级为染料或Ti:Sapphire 增益介质 • 50 GHz的最宽无跳模压电调谐 • 防尘罩和坚固的钢制底板 应用 • 高分辨率光谱 • 量子物理 • 源自冷却 • 磁光阱(MOT) • 原子钟 • 玻色-爱因斯坦凝聚物 • 频率梳 • 量子计算 • 微腔谐振器 Matisse 2 TR 和 DR Matisse 2 R 系列环形腔激光器采用机械静音设计,可实现卓越的被动稳定性以及超低噪音的单频运行。Matisse 2 R 系列环形腔激光器采用机械静音设计,可实现卓越的被动稳定性以及超低噪音的单频运行。电子力驱动的波长选择元件 - 双折射滤光器、厚校准器和薄校准器 - 使激光器在单纵模上保持居中。这样可实现很长的无跳模波长扫描,同时保持恒定的低噪音输出功率水平。 Matisse 2 TR 钛宝石环形激光器提供 <4 MHz 光谱线宽,并且可以很容易地升级为更高分辨率的 Matisse 2 TS。实际上,由于其模块性,任何 Matisse 2 激光器都可现场升级为钛宝石或染料增益介质,或者升级为更高分辨率的配置,即从 R 系列升级为 S 系列或 X 系列。 Matisse 2 TS 和 DS Matisse 2 S 系列主动稳定性环形腔激光器采用外部参考腔体,可对腔长度稳定化的快速压电驱动反射镜进行反馈。为保证真正独立的频率反馈信号,参考腔体与热和机械扰动完全隔离,并在激光器外壳外部进行光纤耦合。Matisse 2 TS 主动稳定性钛宝石环形腔激光器具有 <50 kHz 内部光谱线宽,而 Matisse 2 DS 染料环形激光器提供 <250 kHz 光谱线宽。 Matisse 2 TX 和 DX Matisse 2 X 系列环形腔激光器为钛宝石主动增益介质提供低于 30 kHz 光谱线宽,为染料激光器提供 100 kHz 光谱线宽。这种超窄线宽是极快的腔长度稳定化与 MHz 级响应带宽相结合的产物。腔内电光调制器 (EOM) 的使用让这种超窄线宽得以实现。 实现这种超窄线宽的另一个关键是来自采用 Pound-Drever-Hall 稳定化方案的外部参考腔体以及高精度外部参考腔体的反馈误差信号。Pound-Drever-Hall 提供准确的不受激光强度波动影响的波长位置测量。 Matisse 2 TX-light Matisse 2 TX-light 填补了 Matisse 2 TS 与 Matisse 2 TX 之间的线宽空白。它利用 Pound-Drever-Hall 锁定技术和 TX 的高分辨率参考腔体,向 TS 的快速压电驱动反射镜提供反馈信号。Pound-Drever-Hall 方法可以忽略对强度波动的敏感性,再加上它提供的极其稳定的锁定技术,造就了低于 60 kHz 的激光线宽。 兼容的功率传感器 要验证和分析 Matisse 2 激光器的输出功率,我们推荐使用 Ophir 10A (7Z02637) 热功率传感器和 Centauri 激光功率计。 有关此激光测量设备的更多信息,请访问 ophiropt.com 网站。 其他 Ophir 传感器和仪表也可能适用于 Matisse 2,详细情况取决于具体应用。 Ophir 还与激光系统开发人员合作,实现嵌入式光束诊断,提供了监控系统性能的 OEM 解决方案。

PDF产品目录
