评估套件 NHDev Development Board

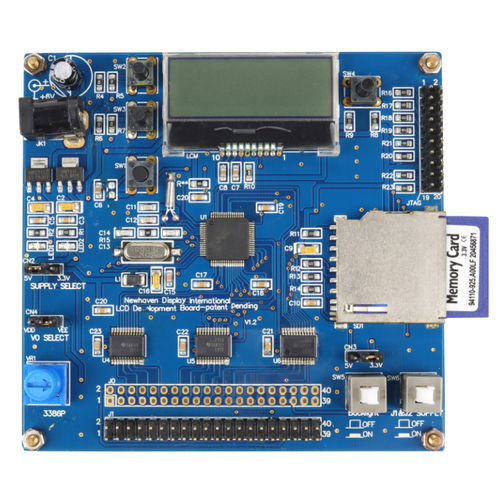

NHDev 开发板 V2.0 用于评估或原型开发我们的 TFT、COG、字符 LCD、图形 LCD 和 OLED 显示器。该开发板基于 STM32F103 Cortex-M3 微控制器。该设备已经过预编程，可支持我们的大多数显示模块，并包含一张 SD 卡，其中预装了所支持显示器的图像和文本文件，还可使用 PC 重新加载或编辑，以便使用自定义设计的图像或文本对显示器进行评估。 该开发板具有多种功能，包括背光使能开关、调节对比度的可变电阻、3 按钮用户界面、MPU 复位开关以及用于编程的 ARM2x10 引脚布局 JTAG 连接。该电路板还具有 2.54 毫米间距 LCD 开发输出引脚和通孔。它有 6VDC 电源和跳线，可选择 +5V、3.3V LCD 电源。请点击上面的规格链接，查看详细的用户指南和完整的支持显示器列表。LCD 接口电缆单独出售，也可自行制作。
