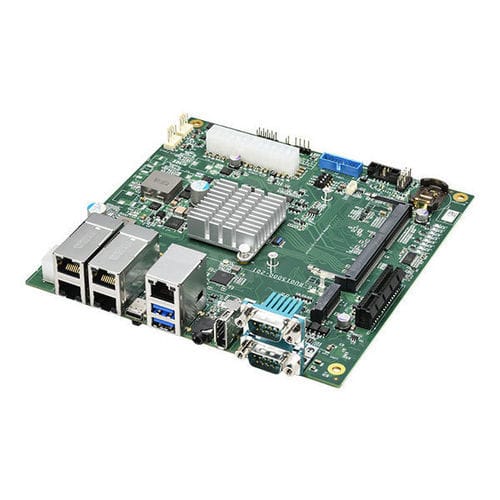

Mini-ITX基板 Jemii-150 series

边缘人工智能工业

简介
Jemii-150 系列是面向 NVIDIA Jetson Orin NX 与 Orin Nano 模块的 Mini-ITX 承载板，旨在简化工业边缘 AI 的集成。该系列与 Jetson Orin Nano Dev Kit 在 BSP 层保持一致，并支持通过 NVIDIA SDK Manager 直接刷写，以降低软件移植和迁移工作量。Mini-ITX 外形尺寸可使用标准机箱、散热和电源，便于机械集成。

主要特性

• Mini-ITX 外形尺寸（170 mm x 170 mm）
• 支持 NVIDIA Jetson Orin NX 与 Orin Nano 模块（启用 Super Mode）
• SOM 与 Orin Nano Dev Kit BSP 对齐；支持通过 NVIDIA SDK Manager 刷写
• 4x GbE（Intel® I350-AM4 驱动，支持 PoE++）+ 模块提供 1x GbE
• 1x PCIe Gen3 x4 扩展槽；1x M.2 M-key 2280（PCIe Gen4 x1）用于 NVMe

概述 / 工业能力
Jemii-150 面向工业边缘 AI 应用，工作温度范围为 -25°C 至 70°C。电源选项随型号不同：Jemii-150D-PoE 支持 9–32 V DC 输入，Jemii-150A 与 Jemii-150A-PoE 支持标准 ATX。I/O 包含共享 PoE++ 预算、隔离数字 I/O、硬件可配置串口以及用于功能扩展的 PCIe 插槽。部分型号包含 Allxon 的带外（OOB）远程管理，Jemii-150D-PoE 型号新增 CAN 2.0，以满足 AMR/自主物流集成需求。

接口概要（部分）
处理器：NVIDIA Jetson Orin™ NX SOM 或 NVIDIA Jetson Orin™ Nano SOM
内存：SOM 上 16GB/8GB LPDDR5 @ 3200 MHz（Orin NX）/ 8GB/4GB LPDDR5 @ 2133 MHz（Orin Nano）
以太网：4x GbE（Intel® I350-AM4，支持 PoE++）+ Jetson 模块提供 1x GbE
PoE 能力：符合 IEEE 802.3bt PoE++ Type 3/4 PSE；单端口最高 90W，总预算 100W；向下兼容 802.3at 与 802.3af PD 设备
USB：2 x USB 3.2 Gen1；1 x OTG Type-C
串口：1x 硬件可配置 RS-232/422/485（面板）+ 部分型号有 1x 内部 RS-232 header
视频：1x DisplayPort 1.2
数字 I/O：3x 隔离 DI + 3x 隔离 DO
音频：1x 3.5 mm 接口（麦克风输入 / 扬声器输出）
存储：1x M.2 M-key 2280（PCIe Gen4 x1）用于 NVMe SSD
PCIe：1x PCIe Gen3 x4 扩展槽
I2C：1x I2C（2.54 mm 针座）
CAN 总线：1x CAN 2.0（内部针座）— 仅限 Jemii-150D-PoE
风扇：2x 风扇连接器（2.54 mm）+ 1x Orin 模块风扇连接器（1.25 mm）
前端 / 其他：前面板连接器；ATX/AT 模式选择跳线；调试 UART；内部 5V 与接地针脚

电源 / 机械 / 环境
电源输入：Jemii-150D-PoE：9–32 V DC；Jemii-150A-PoE：ATX + PCIe 6-pin；Jemii-150A：ATX
尺寸：Mini-ITX 170 mm x 170 mm
重量：约 200 g
工作温度：-25°C 至 70°C
存储温度：-40°C 至 85°C
电磁兼容 / 认证：CE / FCC Class A（符合 EN 55032 & EN 55035）

订购信息（型号）

• Jemii-150D-PoE：Mini-ITX Jetson 承载板，4x PoE++ GbE，1x GbE，PCIe，9–32 V DC 输入
• Jemii-150A-PoE：Mini-ITX Jetson 承载板，4x PoE++ GbE，1x GbE，PCIe，支持 ATX + ATX 6-pin
• Jemii-150A：Mini-ITX Jetson 承载板，5x GbE 与 PCIe，支持 ATX
• Jemii-150A-PoE-Box：Jemii-150A-PoE，含选配 Mini-ITX 机箱与 Flex ATX 电源
• Jemii-150A-Box：Jemii-150A，含选配 Mini-ITX 机箱与 Flex ATX 电源

可选配件（示例）

• AccsyBx-Orin NX/Nano Cooler — Orin NX/Nano 模块散热套件
• PS-250W-ATX — 250W Flex ATX 电源适配器，适用于 Jemii-150A / Jemii-150A-PoE
• PA-160W-OW — 160W AC-DC 适配器（20V 8A），适用于 Jemii-150D-PoE
• Cbl-IDC210F-DB9M-20CM1 — 10-pin 母头转 DB9 公头线缆，20 cm

技术规格

• 形状因子：Mini-ITX（170 mm x 170 mm）
• 支持模块：NVIDIA Jetson Orin NX 与 Orin Nano（启用 Super Mode）
• SOM 兼容性：与 NVIDIA Jetson Orin Nano Dev Kit BSP 对齐；支持通过 NVIDIA SDK Manager 刷写
• 局域网：4x GbE（Intel I350-AM4）+ 1x GbE（由 Jetson 模块提供）
• PoE：IEEE 802.3bt Type 3/4 PSE；每端口最高 90W；总预算 100W
• 扩展：1x PCIe Gen3 x4 插槽；1x M.2 M-key 2280（PCIe Gen4 x1）
• USB：2 x USB 3.2 Gen1；1 x OTG Type-C；2x 内部 USB 3.2 Gen1 接头
• 串口：硬件可配置 RS-232/422/485；部分型号带额外内部 RS-232 接头
• DIO：3x 隔离 DI，3x 隔离 DO
• 音频：通过 3.5 mm 接口提供麦克风输入和扬声器输出
• CAN（型号）：CAN 2.0（Jemii-150D-PoE）
• 电源选项：9–32 V DC（Jemii-150D-PoE）或 ATX（Jemii-150A / A-PoE）
• 工作温度：-25°C 至 70°C；存储温度：-40°C 至 85°C
• 重量：~200 g
• 电磁兼容：符合 EN 55032 & EN 55035 的 CE / FCC Class A
• 型号管理：Jemii-150A / Jemii-150A-PoE 包含 Allxon OOB remote management；Jemii-150D-PoE 为 AMR 用例添加 CAN
