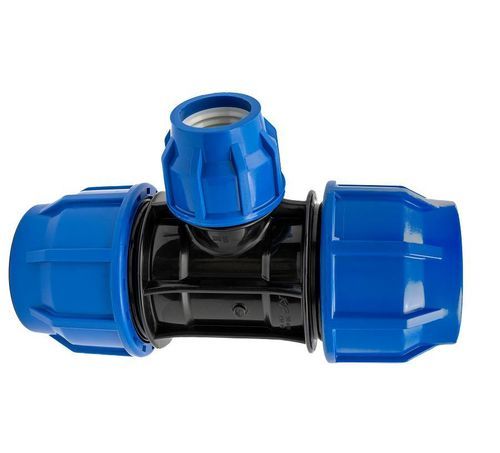

液压接头 TR340 series压缩T形90°弯曲
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 液压
- 固定方式
- 压缩
- 形状
- T形, 90°弯曲
- 规范
- G
- 材料
- PP
- 其他特性
- 灌溉
- 直径
50 mm, 63 mm, 90 mm
(1.969 in, 2.48 in, 3.543 in)
产品介绍
简短说明
90° 减径三通 TR340；聚丙烯（PP）压缩接头，设计用于灌溉管网中将较小分支连接到较大主管。
产品详情
概要
适用于 PE 管网的 90° 减径三通，适合需要减径分支的连接场景。
数据表（表格）
Code | d x G | D | D1 | d | d1 | L | L1 | i | I1 | Z | gr
TR340K050E | 50 x 40 | 90.7 | 76.8 | 51.4 | 41.8 | 237.2 | 109 | 88.8 | 76.9 | 58.8 | 667
TR340K063F | 63 x 50 | 108.6 | 90.9 | 64.3 | 50.8 | 280.4 | 127.5 | 103.1 | 88.2 | 74.1 | 1064
TR340K090F | 90 x 50 | 146.1 | 90.9 | 94.3 | 51.9 | 333.3 | 141.9 | 129.4 | 89.5 | 111.2 | 1175
特性 / 技术规格
90° 减径三通 TR340；聚丙烯（PP）压缩接头，设计用于灌溉管网中将较小分支连接到较大主管。
产品详情
- 类型：PP 压缩接头
- Brand：KP
- 类别：PP 压缩接头
- 应用：灌溉
- 角度：90° 减径三通
- 可用型号 / 代码：TR340K050E、TR340K063F、TR340K090F
概要
适用于 PE 管网的 90° 减径三通，适合需要减径分支的连接场景。
数据表（表格）
Code | d x G | D | D1 | d | d1 | L | L1 | i | I1 | Z | gr
TR340K050E | 50 x 40 | 90.7 | 76.8 | 51.4 | 41.8 | 237.2 | 109 | 88.8 | 76.9 | 58.8 | 667
TR340K063F | 63 x 50 | 108.6 | 90.9 | 64.3 | 50.8 | 280.4 | 127.5 | 103.1 | 88.2 | 74.1 | 1064
TR340K090F | 90 x 50 | 146.1 | 90.9 | 94.3 | 51.9 | 333.3 | 141.9 | 129.4 | 89.5 | 111.2 | 1175
特性 / 技术规格
- 材料：聚丙烯（PP）
- 连接方式：PE 管用压缩接头
- 应用细节：灌溉网络中的减径分支连接
- 可用型号：TR340K050E（50 x 40）、TR340K063F（63 x 50）、TR340K090F（90 x 50）
- 数据表列：Code, d x G, D, D1, d, d1, L, L1, i, I1, Z, gr
- Brand：KP
