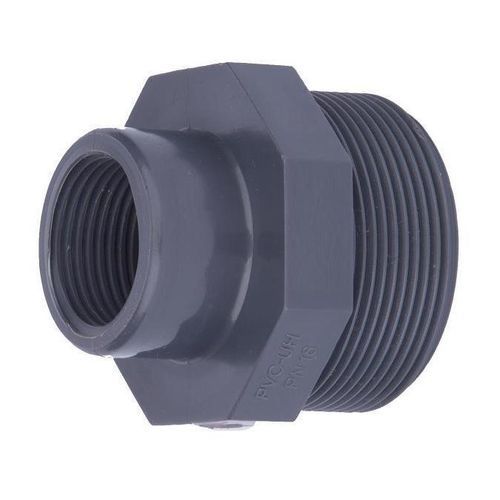

螺纹公对母减径管 RE61 series

公端母端用于管道

产品概述
U-PVC 压力减径接头（公/母），用于螺纹管路连接，适用于使用 BSP 平行螺纹的系统。

关键信息

• 类型：BSP 平行螺纹接头
• 品牌：U-PVC PRESSURE FITTINGS
• 产品型号 / 系列：RE61
• 材料：U-PVC（U-PVC 压力接头）

摘要
公/母减径接头，提供多种公称尺寸；有关尺寸和包装详情，请参阅数据表。

数据表（尺寸表）
Code | GxG1 | L | L1 | Z | C | E | PN | Gr | Pack | Box
RE61N025B | 3/4" x 1/2" | 16.5 | 15.5 | 26 | 30 | 33 | 16 | 17 | 320 | S
RE61N032B | 1" x 1/2" | 19.5 | 16.5 | 29 | 36 | 41 | 16 | 17 | 220 | S
RE61N032C | 1" x 3/4" | 19.5 | 19.5 | 30 | 36 | 41 | 16 | 26 | 450 | M
RE61N050D | 1 1/2" x 1" | 30.0 | 22.5 | 34 | 50 | 61 | 16 | 55 | 200 | M
RE61N063C | 2" x 3/4" | 36.0 | 19.5 | 37 | 65 | 76 | 16 | 85 | 120 | M
RE61N063D | 2" x 1" | 36.0 | 22.5 | 37 | 65 | 76 | 16 | 97 | 120 | M
RE61N063E | 2" x 1 1/4" | 36.0 | 27.0 | 37 | 65 | 76 | 16 | 94 | 110 | M
RE61N063F | 2" x 1 1/2" | 36.0 | 21.0 | 37 | 65 | 76 | 16 | 96 | 110 | M

可用的 PDF 数据表

• RE61N025B
• RE61N032B
• RE61N032C
• RE61N050D
• RE61N063D
• RE61N063E
• RE61N063F

特性 / 技术规格

• 产品型号 / 系列：RE61
• 材料：U-PVC（U-PVC PRESSURE FITTINGS）
• 功能：减径接头（公 / 母）
• 螺纹类型：BSP 平行螺纹接头
• 可用变体和尺寸：见上表（代码 RE61N025B、RE61N032B、RE61N032C、RE61N050D、RE61N063C、RE61N063D、RE61N063E、RE61N063F）
• 提供的尺寸：各变体的 L、L1、Z、C、E 及公称 PN
• 包装信息：表中列出各变体的 Pack/Box 数量
